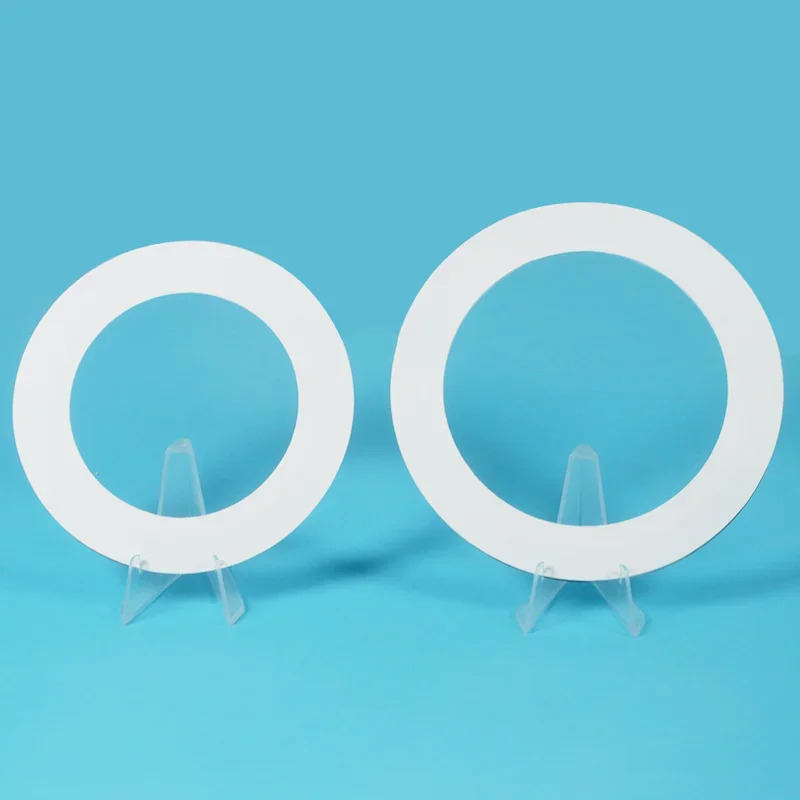

膨体四氟金属包覆垫片

普通 PTFE 垫片高压工况机械强度不足，橡胶垫片在强腐蚀介质中会老化失效。传统四氟包覆垫片外包层容易翻折、填料裸露，装配过程易发生损伤泄漏。膨体四氟金属包覆垫片采用波纹不锈钢内芯，整体完全被膨体四氟 ePTFE 包覆，一体粘合成型，填料不会外露。

不锈钢内芯提供抗吹出能力、结构支撑与回弹恢复；外层膨体四氟压缩性能优异，耐化学腐蚀，低螺栓扭矩即可密封凹凸不平以及敏感材质法兰。耐温-196℃～+200℃，最高承压 210 bar，pH0-14 广谱耐蚀，专为高压、热循环、强腐蚀严苛密封工况设计。

膨体四氟金属包覆垫片结构优势

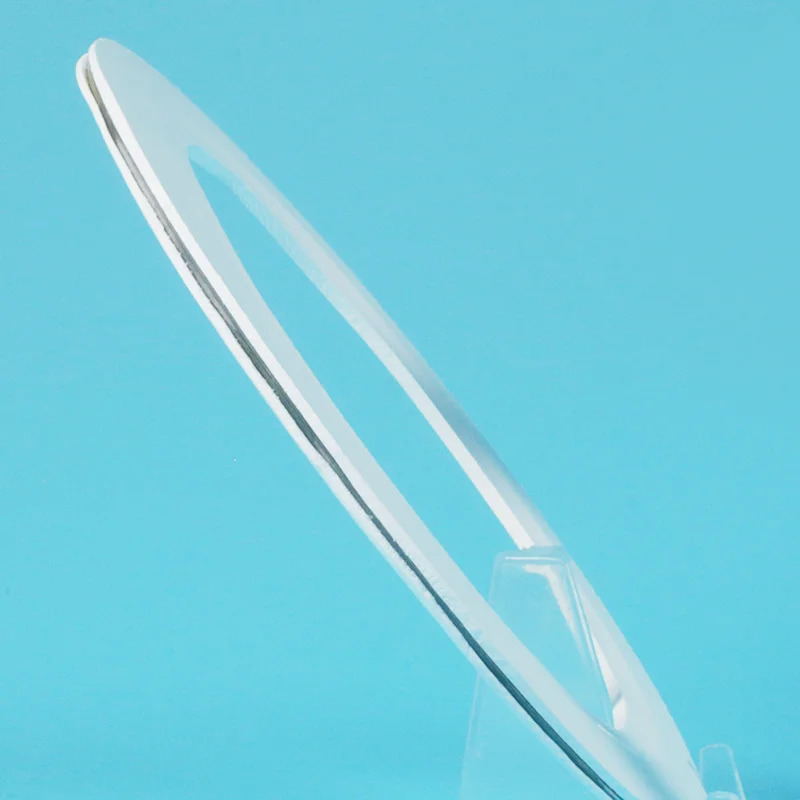

垫片由波纹不锈钢增强内芯 + 全粘合膨体四氟外层复合而成。复合结构集合金属机械强度与 ePTFE 柔性耐化学优势，恶劣工况下密封稳定。密封结构解析：

1. 波纹不锈钢内芯 金属增强骨架，提供回弹性能、抗吹出能力，高压以及压力交变工况维持结构稳定。

2. 膨体四氟包覆层 柔软微孔 PTFE 层，适配凹凸法兰面，低螺栓载荷完成密封，适配搪玻璃、塑料等各类敏感法兰系统。

3. 一体粘合结构 区别于传统包覆垫片 PTFE 外包层可分离，ePTFE 外层永久粘合在金属芯上。杜绝填料裸露、装配损伤以及密封失效。

为什么选用膨体四氟金属包覆垫片

膨体四氟金属包覆垫片结合 ePTFE 柔韧性与不锈钢增强骨架，突破传统密封材料局限：

1. 高压密封可靠性高 普通 PTFE 受压容易蠕变挤出；内置金属骨架提供结构支撑、抗吹出，长期运行密封稳定。

2. 优异耐化学性能 外层 ePTFE 化学惰性，pH0-14 全介质兼容，规避橡胶类垫片介质溶胀降解问题。

3. 保护脆性法兰面 ePTFE 可压缩层依靠较低螺栓载荷实现密封，降低搪玻璃、塑料等敏感法兰表面应力。

4. 热循环工况性能稳定 波纹不锈钢内芯具备回弹，温度波动、反复启停工况维持密封比压。

5. 一体成型装配可靠 粘合结构消除传统包覆垫片外包层松脱、填料裸露、装配失效风险。

对比与选型指南

膨体四氟金属包覆垫片 VS 其他垫片类型

表格

快速选型指南

表格

主要应用

表格

实际案例

案例 1：搪玻璃反应釜，解决法兰损坏与泄漏

挑战：化工厂搪玻璃釜盖使用硬质 PTFE 垫片，装配需要高扭矩，频繁造成爆瓷，每年维修费用 15000 美元，同时存在介质污染风险。传统包覆垫片 PTFE 外包层装配翻折，填料受酸侵蚀，3-6 个月发生泄漏。 解决方案：更换波纹不锈钢内芯膨体四氟金属包覆垫片；一体粘合无松散外包层，ePTFE 外层低扭矩密封。 结果：无爆瓷损坏；低扭矩实现有效密封；装配不会翻折；连续 3 年零泄漏，每年节省 15000 美元搪玻璃维修成本。

案例 2：化工厂，解决接缝介质渗透腐蚀失效

挑战：强酸性工况工厂，传统四氟包覆垫片发生渗透失效；介质透过 PTFE 层侵蚀内部填料，垫片厚度损耗、螺栓预紧力丢失，垫片失效。 解决方案：替换膨体四氟金属包覆垫片；ePTFE 复合一体粘合结构，无胶接缝隙，不存在介质渗透腐蚀通道，内部组件全部化学惰性。 结果：实现完全化学惰性；介质渗透不再引发垫片失效；垫片寿命由 6 个月延长至 3 年以上。

案例 3：大口径搪玻璃法兰，消除装配故障

挑战：制药厂 48 英寸搪玻璃法兰使用传统包覆垫片，PTFE 外包层极易翻折，造成泄漏、停产、安全隐患；每片垫片装配对齐耗时数小时。 解决方案：采用不锈钢内芯一体粘合膨体四氟金属包覆垫片，无松散外包层，装配简便。 结果：单片法兰装配工时由 2 小时缩短至 30 分钟；18 个月运行零泄漏，无装配失误，无需更换垫片。

注：实际工况效果受使用条件影响，请联系我们获取针对性选型建议。

技术参数

表格

金属内芯材质选型

表格

内芯结构设计

波纹金属插件：提供回弹恢复、抗吹出以及结构完整性 完全包覆保护：金属内芯内外圈全部被 ePTFE 包裹，隔绝介质 无缝结构：无裸露金属边缘，消除腐蚀、介质渗透通道

质量保证

1. 100% 全新料膨体四氟，不使用回料回收料，批次品质稳定

2. 一体粘合结构，层间无胶水，无松散外包层，垫片整体完整性高

3. 完整批次溯源，每批次可追溯，可提供材质证书

4. 精密成型波纹金属内芯，回弹性能稳定统一

5. 可提供 FDA 合规牌号，膨体四氟满足 FDA 21 CFR 177.1550

6. 支持定制尺寸，任意直径、厚度，按照法兰图纸生产

常见问题

FAQ1

问：膨体四氟金属包覆垫片是什么？什么工况选用？ 答：波纹不锈钢内芯整体被膨体四氟 ePTFE 完整包覆，一体粘合成型，没有松散外包层。当普通 PTFE 高压蠕变吹出、橡胶被化学品腐蚀、传统包覆垫片外包层翻折造成接缝泄漏时选用。 ✅最佳适用：搪玻璃法兰、高压工况、热循环、强腐蚀化学品、需要低扭矩密封的脆性密封面。 与传统包覆垫片核心区别：一体粘合，不存在翻折 PTFE 外包层；内外圈无缝，没有介质渗透腐蚀通道。

FAQ2

问：膨体四氟金属包覆垫片成本与交期？ 答：价格取决于直径、厚度、内芯材质（304/316 不锈钢 / 哈氏合金 / 因科镍）以及采购数量。 综合成本：单品采购成本高于普通 PTFE 垫片，但使用寿命可达 3-5 年，省去多次垫片更换、停机、搪玻璃维修开销；3 年周期总成本低于每 6-12 个月更换的普通 PTFE 垫片。 交期：定制规格 7-15 天；空运 5-10 天，海运 15-30 天。提供法兰尺寸、压力、介质，24 小时报价。

FAQ3

问：垫片性能极限以及高频安装错误？ 答：温度-196℃～+200℃；最高承压 210 bar；pH0-14 全介质耐受。

三大高频错误：

1. 螺栓过度压紧：所需扭矩低于普通 PTFE 垫片，过度拧紧会损坏 ePTFE 包覆层。

2. 磕碰划伤 PTFE 外层：ePTFE 质地柔软，搬运安装务必轻拿轻放。

3. 混淆传统包覆垫片：本产品一体粘合无松散外包层，装配无需检查外包层翻折。

每笔订单附带完整装配技术规范，规范操作规避泄漏失效。
