碳素纤维盘根

痛点：四氟盘根耐化学性能优异，但温度超过 + 260℃会软化失效；石墨盘根可承受超高温，但在酸与蒸汽环境下容易氧化；芳纶盘根耐磨表现出色，但耐高温能力不足。每一种盘根都能解决一部分问题，同时又存在短板。
解决方案：碳素纤维盘根，平衡型密封方案，填补其他盘根的性能空白。耐受 + 350℃高温，pH 0-14 广谱耐化学，导热散热性能优异，运行温度比 PTFE 更低，旋转线速度可达 25 m/s。一款盘根集合 PTFE、石墨、芳纶各自的部分优势。

发送询盘

产品描述

性能参数：使用温度-240℃～+350℃，最高压力 200 bar；pH 0-14 耐化学（高温强氧化剂除外）；旋转线速度最高 25 m/s；外观黑色。

适用场景：四氟盘根适用于 260℃以下洁净化学工况；石墨盘根用于 350℃以上极端高温；碳素纤维盘根覆盖二者中间区间，适配同时需要耐高温与耐化学的严苛工况。严苛工况，选用碳素纤维盘根。

产品介绍与选型理由

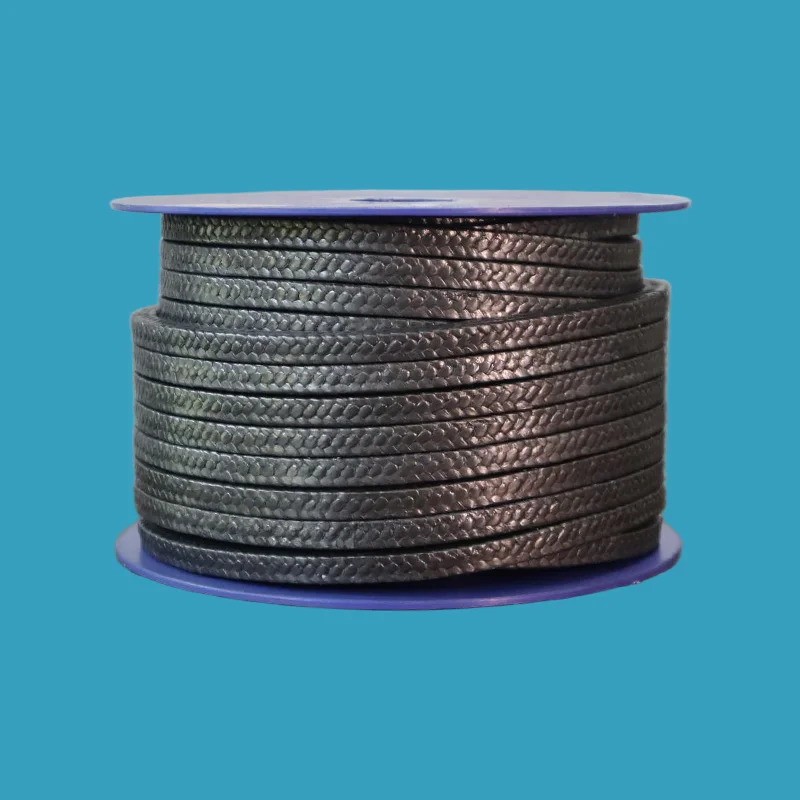

什么是碳素纤维盘根

碳素纤维盘根采用高强度碳纤维纱线（PAN 基，含碳量＞90%）编织，浸渍 PTFE 乳液与石墨润滑剂制成。碳纤维提供优异抗拉强度、导热性能与尺寸稳定性；PTFE-石墨浸渍层降低摩擦，防止轴面拉伤，强化耐化学能力。

工作原理：

· 碳纤维纤维：提供结构强度、导热能力，快速导出摩擦热，高温下保持化学稳定

· PTFE / 石墨浸渍层：降低摩擦系数，保护轴面不受损伤，提升耐化学性能

· 互锁编织结构：柔韧性良好，与轴均匀贴合，承压条件下实现可靠密封

为什么选用碳素纤维盘根

填补其他盘根的性能短板

表格

痛点	碳素纤维盘根解决方案
PTFE 盘根超过 + 260℃发生软化	最高耐受 + 350℃，PTFE 失效区间依旧稳定工作
石墨盘根遇化学品氧化破坏	碳纤维耐受 pH 0-14 各类化学介质
摩擦蓄热损伤轴件	碳纤维导热快速带走热量，降低运行温度，延长盘根与轴的寿命
高压工况盘根挤出变形	高强度碳纤维具备优异抗挤出性能
频繁更换带来停机损耗	严苛工况下使用寿命更长

对比与选型指南

碳素纤维盘根 VS 四氟盘根 VS 石墨盘根 VS 芳纶四氟盘根

表格

项目	碳素纤维盘根	四氟盘根	石墨盘根	芳纶四氟盘根
使用温度	-240℃～+350℃	-180℃～+200℃	最高 + 650℃	-100℃～+280℃
耐化学	★★★★★ pH 0-14	★★★★★ pH 0-14	★★★★☆良好	★★★★☆ pH 2-12
耐磨性能	★★★★☆良好	★☆☆☆☆易磨损	★★★☆☆中等	★★★★★最优
导热性能	★★★★★优秀	★★☆☆☆差	★★★★☆良好	★★★☆☆中等
摩擦系数	★★★★☆低	★★★★★最低	★★★★☆低	★★★★☆低
旋转线速度	最高 25 m/s	最高 20 m/s	最高 20 m/s	最高 20 m/s
采购成本	$$ 中等	$ 低	$$$ 偏高	$$ 中等
最佳适用	高温 + 化学 + 高速，中间严苛工况	洁净化学品、食品制药	超高温、蒸汽工况	磨蚀介质、浆料

快速选型指南

表格

工况条件	选型建议	选型理由
+260℃~+350℃高温 + 化学介质共存	碳素纤维盘根	PTFE 失效，石墨性能过剩成本高
高速离心泵工况	碳素纤维盘根	导热散热优异，支持最高 25 m/s
热油、导热油介质	碳素纤维盘根	高温下化学稳定性强
磨蚀介质、浆料	芳纶四氟盘根	耐磨性能最优
260℃以下洁净化学品、食品制药	四氟盘根	成本最低，支持 FDA
＞+350℃极端高温、蒸汽	石墨盘根	耐受最高 650℃高温

主要应用

表格

行业	应用场景
化工	泵、搅拌器、阀门；热酸、溶剂、强腐蚀性介质
油气	炼油泵、管线阀门；热油、碳氢化合物
发电	锅炉给水泵、蒸汽系统；高温高压环境
制浆造纸	蒸煮器、料浆泵；热碱、浆料介质
钢铁冶金	液压系统、轧机设备；散热需求工况
船舶	船用泵、艉轴密封；海水、油品介质

实际应用案例

案例 1：炼油厂热油泵 — 寿命提升 3 倍客户：大型炼化企业，输送 280℃热油介质挑战：原装四氟盘根 4-6 个月就要更换。运行温度 280℃，超出 PTFE 连续使用上限，盘根软化挤出，引发泄漏，频繁停机。解决方案：装配浸渍 PTFE-石墨碳素纤维盘根；高导热快速导出摩擦热，碳纤维在 280℃保持结构强度。效果：盘根使用寿命超过 18 个月，寿命提升 3 倍，无泄漏；维护周期由数月拉长至数年；单台泵每年节约成本 12000 美金。

注：实际效果受现场工况条件影响。

案例 2：化工厂 — 全 pH 范围工况验证客户：化工厂，泵交替输送酸性、碱性多种化学品挑战：工况时而酸性时而强碱。四氟化学适配，但高速运转摩擦蓄热无法解决；石墨盘根遇酸发生氧化。解决方案：碳素纤维盘根，具备 pH 0-14 耐化学与优异导热，同时兼容化学品与高温发热。效果：各类化学介质运行稳定；散热良好杜绝轴面拉伤；连续 12 个月无需更换。

注：实际效果受现场工况条件影响。

技术参数

表格

参数	指标
使用温度	-240℃～+350℃
旋转压力	最高 25-30 bar
往复压力	最高 100-200 bar
静态压力	最高 200 bar
旋转线速度	最高 25 m/s
往复线速度	最高 2 m/s
pH 适用范围	0-14（高温强氧化剂除外：硝酸、氯气等会氧化碳纤维）
材质	碳纤维纱线 + PTFE / 石墨浸渍
颜色	黑色

可选牌号

表格

牌号类型	结构特点	适用场景
碳纤维 + PTFE 浸渍	碳纤维纱浸渍 PTFE 乳液	通用化学工况，pH 0-14，低摩擦
碳纤维 + 石墨 PTFE 复合浸渍	碳纤维纱浸渍石墨 + PTFE	散热优先，高温工况，降低摩擦
高密度碳纤维	高含碳量致密编织	高压、中等耐磨，制浆造纸行业
碳纤维抗阻剂型	高端配方体系	强腐蚀化学品、高温、核电严苛工况

质量保证

1. 选用高端厂商优质碳纤维原纱

2. PTFE-石墨充分浸渍，润滑与耐化学性能批次稳定

3. 精密互锁编织工艺，密度均匀，柔韧性佳

4. 完整批次溯源，原料到成品全程可追溯

5. 温度、压力、转速性能按照行业标准测试验证

常见问题

FAQ1

问：碳素纤维盘根是什么？什么场景下使用？答：高强度碳纤维纱编织，浸渍 PTFE 与石墨润滑剂的编织盘根。用于同时需要耐高温、高压、耐化学的工况，填补四氟失效（＞260℃）和石墨性能浪费（＜350℃）的中间区间。 ✅适用：+260℃~+350℃、高速最高 25 m/s、高压、热油、pH 0-14 化学介质。 ❌不适用：高温强氧化剂（硝酸、氯气，碳纤维会被氧化）；260℃以下洁净介质（四氟成本更低）；＞+350℃超高温（石墨更合适）；食品制药（无 FDA，选四氟盘根）。
