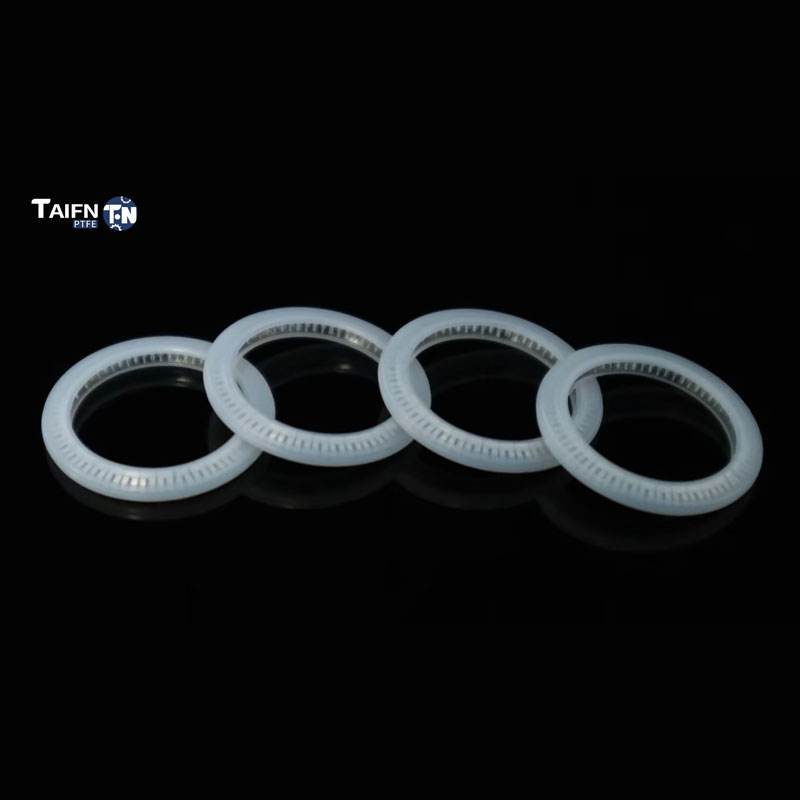

U 型泛塞封

痛点：O 型圈在运动轴工况容易失效；橡胶密封件易被化学品腐蚀老化，低压工况密封力不足，无法承受极端温度。频繁更换密封件造成设备停机、介质污染以及高昂维护成本。
解决方案：U 型泛塞封，由 PTFE U 形外壳内置金属弹簧组成。零压力状态下弹簧即可提供初始密封力；系统压力进入 U 型内腔，会进一步压紧密封唇贴合轴面，压力越大密封效果越好。PTFE 外壳具备广谱耐化学性能，可用于静态、往复、旋转多种密封场景。

发送询盘

产品描述

性能参数：使用温度-180℃～+200℃；动态压力最高 40 MPa，静态压力最高 60 MPa；往复线速度最高 15 m/s。

适用场景：O 型圈在严苛工况下容易失效，U 型弹簧蓄能密封可靠胜任。适配活塞杆、阀杆以及橡胶密封件无法长久工作的各类动态密封场景。

产品介绍与选型理由

什么是 U 型泛塞封

U 型泛塞封，外壳为 PTFE 材质 U 形结构，内部装配金属弹簧，属于单向密封元件，可用于轴用（内密封）或者活塞用（外密封）。

工作原理：

· 零压力：弹簧输出初始预紧密封力，设备无压力状态同样实现密封

· 带压工况：介质压力进入 U 型内腔，将密封唇进一步压紧对偶面，压力越高密封越紧密

· 自蓄能补偿：弹簧可以补偿磨损、加工公差以及温度循环形变，长期维持稳定密封力

U 型泛塞封 VS V 型泛塞封

表格

项目	U 型泛塞封	V 型泛塞封
密封形式	径向密封，适配活塞杆、阀杆	轴向密封，适配法兰、端盖、端面
最佳场景	动态密封（往复 / 旋转）	静态密封
压力范围	最高 40-60 MPa	最高 60 MPa
线速度	往复最高 15 m/s	低速旋转或静态

为什么选用 U 型泛塞封

表格

痛点	U 型泛塞封解决方案
O 型圈零压工况发生泄漏	弹簧提供预紧力，消除启动泄漏
橡胶被化学品溶胀降解	PTFE 外壳化学惰性，pH 0-14 广谱耐腐
弹性体超过 150℃快速失效	工作区间-180℃～+200℃
摩擦大，出现爬行-粘滑现象	PTFE 摩擦系数极低，运动顺滑无粘滑
O 型圈无法适配运动轴往复旋转	专为往复、旋转动态运动设计
密封件更换频繁	弹簧补偿磨损，使用寿命按年计，而非按月

对比与选型指南

U 型泛塞封 VS O 型圈 VS V 型泛塞封

表格

项目	U 型泛塞封	O 型圈	V 型泛塞封
零压密封能力	✅ 弹簧提供预紧力	❌ 无	✅ 弹簧提供预紧力
动态压力	最高 40 MPa	中等	偏低
静态压力	最高 60 MPa	中等	最高 60 MPa
温度区间	-180℃～+200℃	-180℃～+200℃	-180℃～+200℃
耐化学	★★★★★全介质	★★☆☆☆	★★★★★全介质
摩擦性能	★★★★★极低	★★★★☆	★★★★★极低
轴运动形式	往复 + 旋转	主要静态	静态 / 低速旋转
磨损补偿	✅弹簧补偿	❌无	✅弹簧补偿
适用场景	活塞杆、阀杆	通用静态密封	法兰、端盖密封
采购成本	$$$	$	$$$

快速选型指南

表格

工况条件	选型建议
活塞杆、阀杆，往复运动	U 型泛塞封，搭配螺旋弹簧 / 悬臂弹簧
轴低速旋转工况	U 型泛塞封，搭配悬臂弹簧
法兰、盖板、端面静态密封	V 型泛塞封
通用工况、洁净介质，追求低成本	O 型圈
高压工况最高 60 MPa	U 型泛塞封 + 挡圈配套使用
极端温度-180℃～+200℃	U 型泛塞封，Elgiloy / 哈氏合金弹簧
食品制药 FDA 合规要求	U 型泛塞封，原生纯 PTFE 外壳

主要应用

表格

行业	应用场景
化工	柱塞泵、阀杆、反应釜；酸类、溶剂、强腐蚀性介质
制药	无菌工艺、灌装设备；满足 FDA/USP，可 CIP/SIP 在位清洗灭菌
食品饮料	卫生阀门、灌装机；FDA 合规，适配 CIP 清洗介质
半导体	高纯气体化学品密封、真空系统；超高纯度无析出
油气	井口设备、控制阀、泵；高压、硫化氢介质
航空航天	液压系统、燃油系统；极端温度，高可靠性要求

实际应用案例

案例 1：化工泵 — 使用寿命提升 3 倍挑战：化工厂柱塞泵输送溶剂，原装橡胶 O 型圈 2-3 个月就会溶胀硬化失效，造成生产中断。解决方案：装配碳填充 PTFE 外壳 U 型泛塞封，316 不锈钢弹簧，沿用标准 AS568A O 型圈沟槽。效果：密封件稳定运行超过 9 个月，寿命为橡胶 O 型圈的 3 倍，零泄漏；维护周期从几周拉长至季度级别。

注：实际效果取决于现场工况条件。

案例 2：制药灌装机 — FDA 合规落地挑战：制药灌装设备旋转阀输送无菌物料，橡胶 O 型圈无法通过 FDA 析出物检测。解决方案：供应原生纯 PTFE 外壳 U 型泛塞封，316 不锈钢弹簧，提供全套 FDA 材质证书。效果：顺利通过 FDA 析出测试；可承受反复 CIP/SIP 灭菌循环；连续 18 个月无需更换密封件。

注：实际效果取决于现场工况条件。

技术参数

表格

参数	指标
使用温度	-180℃～+200℃（取决于外壳牌号）
动态压力	最高 40 MPa；搭配挡圈最高可达 60 MPa
静态压力	最高 60 MPa
往复线速度	最高 15 m/s
旋转线速度	最高 1-3 m/s
基础材质	PTFE 外壳 + 301/316 不锈钢弹簧
耐化学	pH 0-14，几乎广谱耐腐
密封形式	径向密封，轴用或者活塞用

外壳材质选型

表格

牌号	适用场景	核心优势	化学使用限制
原生纯 PTFE	洁净介质、FDA 工况、通用场景	广谱耐化学、摩擦最低、FDA 合规	材质偏软，耐磨一般
碳填充 PTFE	高速工况、散热、抗静电	导热好，抗蠕变性能提升	不适用于强氧化剂
玻纤填充 PTFE	磨蚀介质、浆料、高磨损场景	机械强度、耐磨提升	不耐氢氟酸 HF、浓强碱
二硫化钼填充 PTFE	粘性介质、低扭矩、增强润滑	摩擦降低，耐磨改善	不适用于氧化性酸

弹簧材质选型

表格

弹簧材质	适用场景
301 SS / 316 SS	通用化工工况，中等温度
316L SS	提升耐蚀，强腐蚀介质、盐水环境
Elgiloy 合金	优异耐蚀、耐高温；航空航天关键设备
哈氏合金 C-276	极致耐蚀，强腐蚀强酸介质
因科镍 Inconel	高温强度，＞+260℃高温环境

弹簧类型选型

表格

弹簧类型	适用场景	特点
螺旋弹簧 Helical Spring	高压，静态 / 低速动态	载荷大，预紧力稳定
悬臂弹簧 Cantilever Spring	动态密封、含颗粒磨蚀介质	唇口边缘受力，具备刮除效果
V 型弹簧 V-Spring	中等压力，追求低摩擦	弹簧刚度柔和，摩擦小

质量保证

1. 原生 PTFE 树脂原料，无回料再生料，批次品质稳定

2. CNC 精密机加工，无需开模；定制直径 5mm-3300mm 均可生产

3. 完整批次溯源，原料到成品全程可追踪，可提供材质证明

4. ISO9001 生产体系认证

5. 可提供 FDA 等级，原生 PTFE 满足 FDA 21 CFR 177.1550、BfR 标准

6. 弹簧可选多种合金：标准 301/316SS，极端工况 Elgiloy、哈氏合金、因科镍

7. 兼容 AS568A、DIN3771 标准 O 型圈沟槽

常见问题

FAQ1

问：U 型泛塞封是什么？什么场景使用？答：PTFE U 形外壳内置金属弹簧的蓄能密封件，从零压到最高 60 MPa 高压均可对运动轴实现密封。当 O 型圈、橡胶唇封失效时选用：活塞杆、阀杆动态工况，强腐蚀化学品、极端温度-180℃～+200℃、高压环境。

U 型与 V 型区分：U 型为径向密封，用于活塞杆、阀杆运动轴；V 型为轴向密封，用于法兰、盖板端面。运动轴密封选 U 型；法兰端盖密封选 V 型。

FAQ2

问：U 型泛塞封成本与交期？答：价格受直径、外壳材质、弹簧合金、弹簧形式、采购数量影响。标准规格有基础起订价，定制件按图纸单独报价。弹簧合金成本梯度：301/316 不锈钢（标准成本最低）→ Elgiloy / 哈氏合金（强腐蚀高温，价格更高）。弹簧类型：螺旋弹簧高载荷；悬臂弹簧动态刮屑；V 型弹簧低摩擦。

交期：标准规格 5-7 天；定制规格 10-15 天；物流空运 5-10 天，海运 15-30 天。提供尺寸、数量、工况，24 小时内给到报价；定制机加工无需开模费。
