金属网增强四氟垫片

金属网增强四氟垫片集可靠密封与过滤功能于一体。四氟密封层具备 pH0-14 全范围优异耐化学腐蚀、低摩擦特性，使用温度-180℃～+200℃；SUS316 金属丝网提升结构强度，防止垫片吹出失效，同时可过滤流体系统中的固体颗粒。适用于高压管道、温度交变工况，以及需要管控介质洁净度的各类行业，可降低泄漏风险、简化安装、减少维护成本。

发送询盘

产品描述

普通四氟垫片密封性能良好，但结构强度不足。在高压或温度交变工况下，会发生蠕变、变形，进而产生泄漏。如果还需要过滤流体中的固体颗粒，额外加装独立过滤器会增加成本、装配复杂度，同时新增潜在泄漏点。客户需要一款零件同时实现密封 + 过滤双重功能。

解决方案：金属网增强四氟垫片，垫片结构内部复合嵌入不锈钢丝网的四氟密封元件。四氟基材提供 pH0-14 通用耐化学腐蚀以及低摩擦密封性能；SUS316 金属丝网对垫片做结构增强，抵抗垫片吹出，同时充当滤网，在实现法兰密封的同时拦截固体颗粒。

性能参数参考：连续使用温度-180℃～+200℃，最高承压 6.4 MPa（64bar），丝网目数可选 #40-#200（SUS316 材质）；可提供 FDA 合规牌号，适配食品制药行业。

核心价值：单块垫片，双重功能 —— 密封 + 过滤。对比 “垫片 + 独立过滤器” 组合方案，成本更低、泄漏点更少、安装更快。对于同时需要密封与颗粒过滤的管道，是高效升级方案。24 小时可提供报价，请提供法兰尺寸以及丝网规格。

产品介绍与选型理由

什么是金属网增强四氟垫片？

金属网增强四氟垫片属于复合密封元件，将四氟密封本体与 SUS316 不锈钢丝网复合为一体。金属丝网起到增强作用，四氟负责耐介质腐蚀与密封。

两大主流结构形式：

1. 增强型垫片（结构增强）：金属丝网内嵌在四氟基体内部，抑制冷流，降低蠕变松弛，高压工况防止垫片挤出吹出。

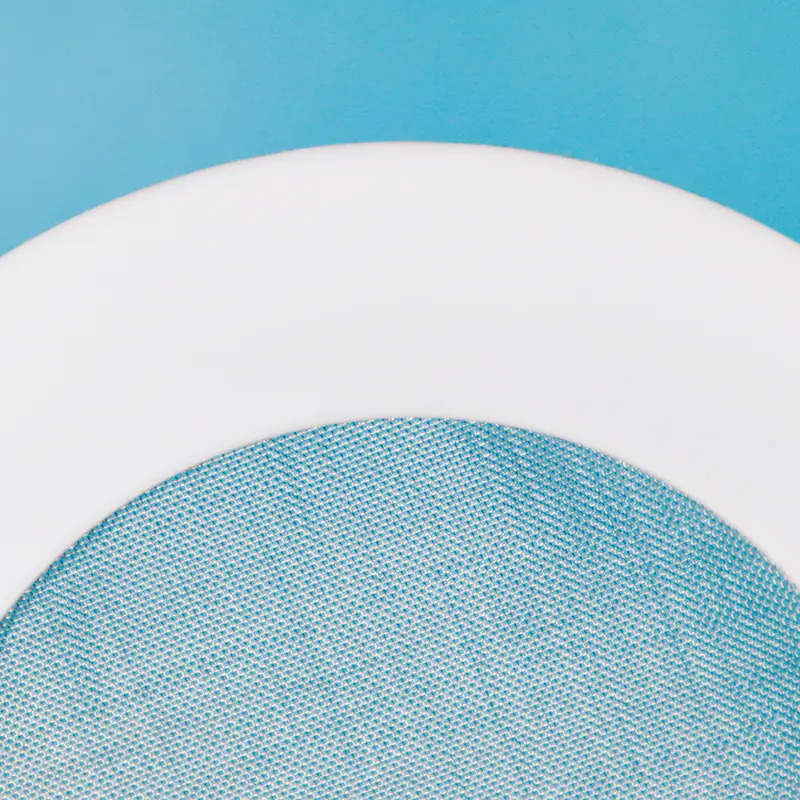

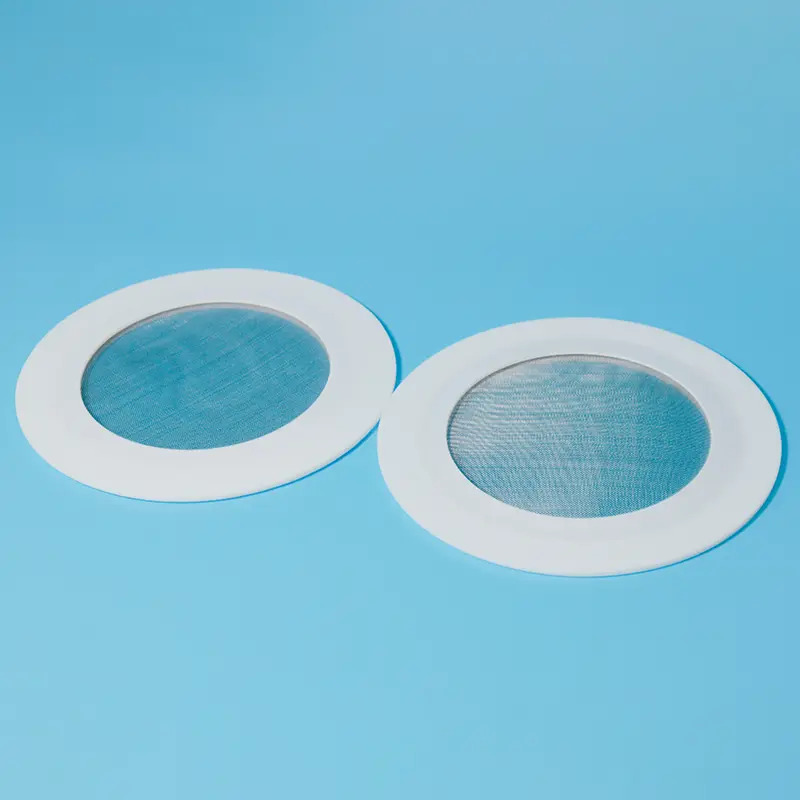

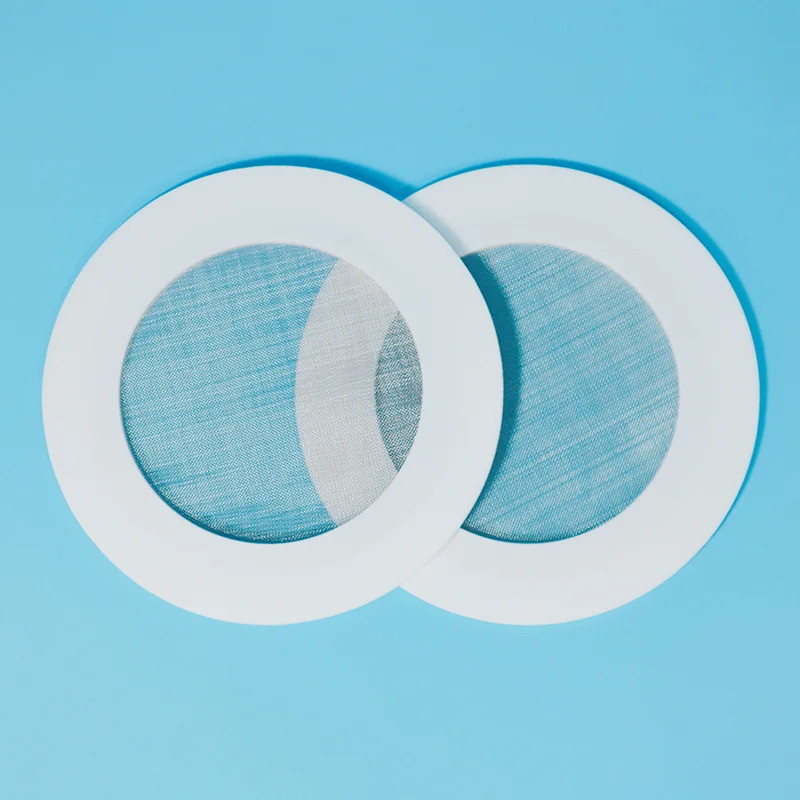

2. 过滤型垫片（滤网垫片）：介质通径位置覆盖金属丝网，集成滤网功能，密封法兰同时拦截流体颗粒杂质。

工作原理：

· 四氟本体：pH0-14 全范围耐化学腐蚀，实现低摩擦密封

· SUS316 金属丝网：结构增强、防吹出、过滤杂质

· 一体熔接结构：烧结工艺使四氟熔融包覆金属丝网，无胶水粘接，不会分层脱落

核心优势

· 增强结构设计：降低蠕变与冷流，螺栓锁紧扭矩保持时间更长

· 防吹出保护：金属骨架避免高压下垫片被挤出失效

· 集成过滤功能：无需额外安装过滤器，直接拦截固体颗粒

· 低扭矩密封：适配搪瓷法兰、玻璃钢 FRP 法兰、铸铁法兰

· 宽泛化学兼容性：四氟耐受 pH0-14 介质，SUS316 丝网适配绝大多数工况介质

· 可提供 FDA 合规牌号：满足食品、制药行业使用

· 丝网规格丰富：#40-#200 目 SUS316 丝网可选

需要留意的局限性

· 过滤丝网需要定期检查维护：堵塞会造成系统压降升高，甚至损坏垫片

· 不适合大流量连续重过滤工况：固体杂质含量高时，请配置独立专用过滤器

对比与选型指南

金属网增强四氟垫片 VS 金属包覆四氟垫片 VS 普通四氟垫片

表格

性能	金属网增强四氟垫片	金属包覆四氟垫片	普通四氟垫片
抗蠕变性	★★★★☆ 性能提升	★★★★★ 优异	★★☆☆☆ 较差
防吹出能力	★★★★☆ 良好	★★★★★ 优异	★☆☆☆☆ 差
过滤功能	✅ 可集成滤网	❌ 无	❌ 无
耐化学腐蚀	★★★★★ pH0-14	★★★★☆	★★★★★
法兰保护能力	★★★★☆ 低扭矩密封	★★★☆☆	★★★☆☆
FDA 合规	✅支持	✅支持	✅支持
成本	$$	$$$	$
适用场景	过滤 + 密封、抗蠕变、低扭矩密封	超高压、高温工况	通用化工普通工况

快速选型指南

表格

工况条件	推荐产品	选型理由
管道既要密封，又要去除介质颗粒杂质	过滤型垫片	一件产品双重功能，降低成本，减少泄漏点
高压、温度交变，存在垫片吹出风险	增强型垫片	金属增强，抵抗蠕变和垫片挤出
搪瓷、玻璃钢 FRP、铸铁法兰	过滤型 / 增强型垫片	低压紧力密封，搭配金属结构增强
食品饮料、制药行业	FDA 级过滤型垫片	四氟 + SUS316，具备 FDA 合规牌号
化工工艺、强酸性介质	增强型垫片	pH0-14 耐蚀性能 + 结构强度

丝网目数选型指南

表格

丝网目数	拦截颗粒尺寸	适用场景
#40	粗过滤（约 420μm）	大颗粒固体、浆料、矿山工况
#60	中等过滤（约 250μm）	通用工业过滤
#100	细过滤（约 150μm）	化工工艺、中等杂质过滤
#150	超细过滤（约 100μm）	制药、高纯介质工况
#200	超精细过滤（约 74μm）	精细化工、高纯流体过滤

主要应用

表格

行业	应用场景	选用金属网增强四氟垫片的原因
化工	管道法兰、反应器连接位置	抗蠕变 + 耐化学腐蚀 + 可选过滤功能
石油天然气	天然气管线、计量仪表	集成过滤 + 密封 + 防吹出保护
食品饮料	卫生级管路连接	FDA 合规四氟 + SUS316 丝网
制药	无菌工艺、高纯介质系统	#150-#200 细目滤网，符合 USP 要求
水处理	铸铁、玻璃钢 FRP 法兰	低压紧力密封 + 过滤功能
搪瓷设备	搪瓷法兰	低扭矩密封 + 抗蠕变性能

技术参数

金属网增强四氟垫片性能参数

表格

参数	数值
使用温度范围	-180℃～+200℃（四氟材料极限）
压力范围	最高 6.4 MPa（64bar）
丝网材质	SUS316 不锈钢
可选丝网目数	#40、#60、#100、#150、#200
金属丝网典型厚度	0.20 mm
颜色	白色 / 米白色（四氟本体）+ 银灰色（金属丝网）
材质	全新纯四氟 + SUS316 不锈钢丝网
FDA 合规	支持，可用于食品制药行业
化学兼容性	四氟 pH0-14；SUS316 适配绝大多数介质

可选规格

表格

规格范围	厚度 (mm)	丝网选项
DN25-DN450	2.5-4.5	#40-#200
支持非标定制	最大 3000mm 以上	按图纸要求
卫生级卡箍 Tri-Clamp 规格	1.0S-2.0S	#40-#200

质量保证

1. 100% 全新四氟树脂，批次质量稳定统一

2. SUS316 不锈钢丝网，耐腐蚀，食品级材质

3. 一体熔接复合：四氟熔融渗透丝网孔隙，杜绝分层脱落

4. 可提供 FDA 合规牌号，适配食品、饮料、制药行业

5. 完整可追溯：可按需提供材质证明文件

6. 交期：标准规格有库存，24-48 小时发货；定制规格 7-15 天

应用案例

中国西北某天然气集输站，15MPa 高压管道长期承受高压、频繁压力波动，介质工况复杂。原使用缠绕垫片，长期接触腐蚀性介质并反复压力循环，垫片逐步腐蚀、密封性能衰减，存在泄漏隐患，威胁管道系统安全运行。

针对该工况，替换为内嵌 316L 不锈钢丝网增强型四氟垫片。四氟密封层提供优异耐化学腐蚀；316L 不锈钢丝网增强结构，提升机械强度、耐压能力与长期密封稳定性。更换完成后，管道在压力波动条件下连续运行 2 年以上，全程零泄漏，密封性能稳定可靠。

常见问题

FAQ1

问：什么是金属网增强四氟垫片？什么场景下选用？答：金属网增强四氟垫片（也叫滤网型四氟垫片、增强四氟垫片），融合四氟耐腐蚀性与不锈钢丝网增强 / 过滤功能。需要抗蠕变、防垫片吹出，选用增强型：用于高压、温度交变、真空工况，普通四氟容易发生变形的场景。需要密封法兰同时过滤流体颗粒杂质，选用过滤型：省去独立过滤器，减少泄漏点，降低安装成本。可提供 #40-#200 目 SUS316 丝网以及 FDA 合规牌号。

FAQ2

问：丝网有哪些目数可选？如何正确选型？答：金属网四氟垫片常用 #40、#60、#100、#150、#200 目 SUS316 不锈钢丝网。选型参考： #40 粗目：大颗粒固体、浆料、矿山工况； #60 中目：通用工业过滤； #100 细目：化工工艺、中等杂质过滤； #150-#200 超细目：制药、高纯介质、食品工况。目数越高过滤精度越高，但会带来更大压降。高固体杂质工况请使用独立专用过滤器，垫片滤网只适合轻-中等含量颗粒过滤。需要选型协助，请告知介质、温度、压力以及杂质颗粒尺寸。
