A 型剖切式四氟包覆垫片具备成本优势，但外缘剖切开口属于结构薄弱点，在高压、强渗透介质工况下，介质有机会从缝隙侵入内部填充芯；实心四氟垫片密封可靠，但价格高昂，回弹性能偏弱。市场需要一款兼顾完整四氟防护、良好回弹性，同时性价比优于纯四氟垫片的密封产品。
解决方案：B 型四氟包覆垫片，采用整块四氟板材机加工冲压形成无缝全包覆壳体，无任何剖切开口，内部装填软性非金属填充芯。完整密闭四氟外壳隔绝各类腐蚀介质，填充芯赋予垫片优秀压缩回弹，法兰微小缺陷也可有效补偿。消除剖切缝渗漏隐患，密封安全性远高于 A 型包覆垫片。
性能参数参考：最高使用温度 + 200℃，承压最高 6.0 MPa（60 bar），pH0-14 全介质耐化学腐蚀；常规最大规格 DN800；垫片系数 m=3.0，最小安装比压 y=25 MPa。
核心总结：关键化工管路，不想承受实心四氟的高成本，又要杜绝缝隙渗透风险，优先选择 B 型包覆垫片。无缝整体外壳，保障密封完整性。提供法兰标准、尺寸以及介质工况，24 小时为您出具报价。

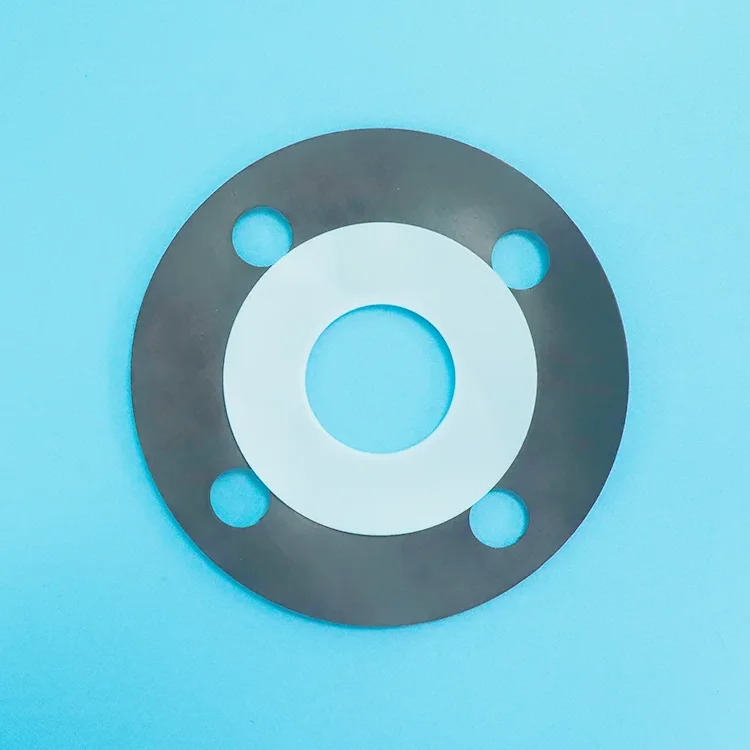

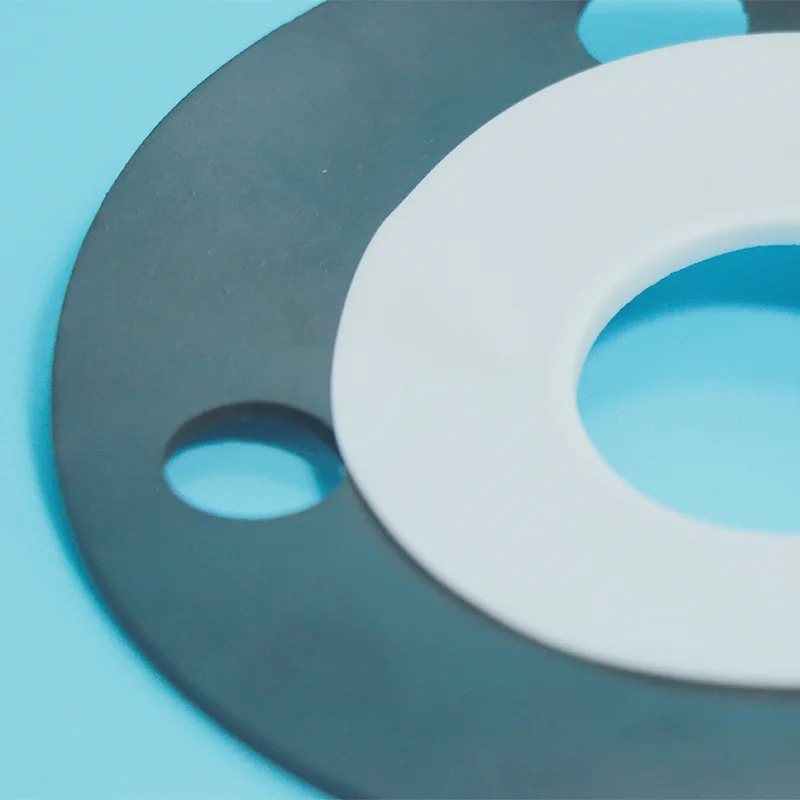

B 型四氟包覆垫片为无缝全包覆结构，无外缘剖切开口。四氟外壳通过机加工冲压成型，形成凹槽腔体，将软性填充芯完全封闭包裹在内，外壳无任何开口缝隙。
· 四氟包覆壳：四氟板机加工 / 冲压一体成型，壳厚 0.8-1.2 mm，完整封闭，无剖切切口，内外圈全部为连续 PTFE 面。
· 填充内芯：非金属材质，可选无石棉橡胶、压缩纤维、石墨复合板。
B 型结构特点：无开口缝隙，加工工艺复杂，密封完整性强，杜绝介质从外壳缝隙侵入内芯。
· 四氟外壳：完整无缝，pH0-14 广谱耐化学腐蚀，彻底规避剖切缝渗透风险，保护内部填充芯。
· 填充内芯：优良压缩回弹，补偿法兰表面缺陷，螺栓预紧后贴合性能好。
· 高可靠性：对比 A 型，适合中高压、关键工艺、渗透性介质工况；成本低于实心四氟垫片。
表格
|
项目 |
A 型（剖切开口） |
B 型（机加工全包覆） |
C 型（波纹金属增强） |
实心四氟垫片 |
|
结构形式 |
外缘剖切开口 |
机加工整体无缝全包覆 |
波纹金属内芯 |
整体一体四氟 |
|
填充材质 |
软性非金属 |
软性非金属 |
304/316 不锈钢金属 |
无填充芯 |
|
压力上限 |
最高 4.0 MPa |
最高 6.0 MPa |
最高 10.0 MPa |
最高 7.0 MPa |
|
耐化学性能 |
★★★★☆ |
★★★★★ |
★★★★☆ |
★★★★★ |
|
抗渗透能力 |
一般（存在剖切缝） |
优秀（无缝壳体） |
一般 |
最优 |
|
成本 |
$ 最经济 |
$$ |
$$$ |
$$$ |
|
适用场景 |
低压、通用化工工况 |
中高压、关键工艺、渗透性介质 |
高压、温度交变、防吹出 |
极致耐化学、高纯工况 |
|
核心优势 |
性价比高 |
无缝无渗漏，密封完整性强 |
抗吹出、回弹强 |
最高化学惰性，无渗透风险 |
表格
|
工况条件 |
推荐产品 |
选型理由 |
|
低压腐蚀工况，通用化学品，控制成本 |
A 型四氟包覆垫片 |
经济实惠，具备良好耐化学腐蚀 |
|
中高压、关键工艺，硝酸 / 氯气等易渗透介质 |
B 型四氟包覆垫片 |
无缝壳体，杜绝缝隙渗透，密封可靠 |
|
高压、温度交变，存在垫片吹出风险 |
C 型四氟包覆垫片 |
金属内芯提供强力回弹，防吹出 |
|
要求极致耐化学、高纯介质 |
实心四氟垫片 |
无填充芯，杜绝介质渗透隐患 |
表格
|
行业 |
应用场景 |
选用 B 型垫片原因 |
|
化工 |
反应釜法兰、工艺管道、泵阀连接；硝酸、有机溶剂、强碱 |
无缝外壳，抵抗渗透性腐蚀介质，密封可靠 |
|
制药 |
生产设备法兰，精细化工中间体管路 |
四氟外壳无污染，无缝隙渗漏风险 |
|
食品饮料 |
高温工艺管线 |
符合 FDA，完整外壳避免内芯接触物料 |
|
石油化工 |
中压腐蚀性工艺管线 |
耐受复杂工况，可靠性优于 A 型 |
表格
|
参数 |
数值 |
|
使用温度 |
最高 + 200℃ |
|
压力上限 |
最高 6.0 MPa（60bar） |
|
pH 耐受范围 |
0-14，通用耐化学腐蚀 |
|
四氟外壳厚度 |
0.8-1.2 mm |
|
垫片系数 m |
3.0 |
|
最小安装比压 y |
25 MPa |
|
推荐最大规格 |
DN800 |
|
材质 |
无缝四氟外壳 + 非金属填充芯 |
表格
|
法兰标准 |
规格 DN |
备注 |
|
DIN / EN / JIS |
DN25-DN800 |
标准规格现货 |
|
ASME / ANSI |
1"-32" |
标准规格现货 |
|
非标尺寸 |
支持定制 |
按图纸加工 |
1. 100% 全新四氟树脂，批次性能稳定一致
2. 产品可完整追溯，按需提供材质证明、材质报告
3. 多种填充芯可选：无石棉橡胶、压缩纤维、石墨复合
4. 标准法兰尺寸与非标定制均可生产
5. 交期：标准规格现货，24-48 小时发货；定制规格 7-12 天
问：什么是 B 型四氟包覆垫片？什么场景下选用？ 答：B 型四氟包覆垫片为机加工无缝全包覆结构，外壳没有剖切开口，内部封装软性填充芯。完整四氟壳体实现 pH0-14 耐化学腐蚀，填充芯提供压缩回弹。
✅适用：中高压关键化工工况（最高 6.0 MPa），硝酸、氯气等具备渗透性介质，不允许缝隙渗漏的工艺管路。 ❌不适用：高压热循环、存在垫片吹出风险工况，建议选用 C 型包覆垫片。
成本参考：B 型价格高于 A 型，低于同尺寸实心四氟垫片，是关键工况高性价比方案。
问：A 型、B 型、C 型垫片核心差异如何选型？ 答：
· A 型（剖切开口）：性价比最高，外壳有切口，仅限低压普通化学品工况。
· B 型（机加工无缝全包覆）：无任何开口缝隙，抗介质渗透，用于中高压关键工艺。
· C 型（波纹金属增强）：内置波纹金属芯，耐压等级最高，抗吹出，适配高压、冷热交变工况。
快速判断： ≤4.0 MPa、普通化学品 → A 型； ≤6.0 MPa、渗透性介质、关键工艺 → B 型； 高压、热循环、吹出风险 → C 型。
尺寸提示：B 型建议最大 DN800；DN800 以上大口径优先评估 C 型。
问：B 型包覆垫片性能极限以及常见使用错误？ 答： 温度：最高 + 200℃；压力：最高 6.0 MPa（60bar）；耐化学 pH0-14；不可用于熔融碱金属、高温氟气。
三类高频错误：
1. B 型用于超过 6.0 MPa 高压工况：垫片容易发生蠕变鼓包失效，改用 C 型包覆垫片。
2. 螺栓欠压装配：B 型需要足够安装比压，螺栓扭矩不足会造成法兰面贴合不良，发生泄漏。
3. 长期用于强渗透介质持续高温服役：长期极端条件下介质依然存在缓慢渗透可能性，需要定期巡检维护；高纯严苛工况优先实心四氟垫片。
每笔订单附带安装扭矩规范，遵照规范使用，避免泄漏失效。
