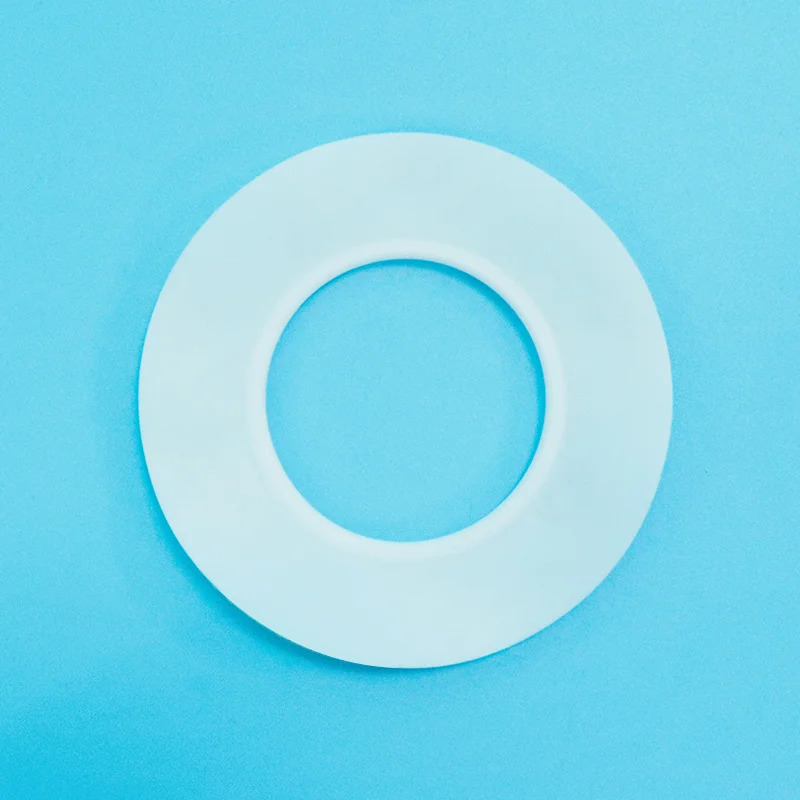

C 型四氟包覆垫片

A 型、B 型四氟包覆垫片多用于中低压工况。但面对高压、频繁冷热循环、大口径法兰连接场景，传统软性填充芯机械支撑能力不足，长期运行会出现压缩蠕变、回弹丧失、变形，甚至垫片吹出失效。实心四氟垫片耐化学性能优异，但回弹性能有限，在温度反复变化工况下，长期密封稳定性较差。

解决方案：C 型四氟包覆垫片，为重载严苛工况开发的加强型密封结构。由四氟外层壳体与 304/316 不锈钢波纹金属内芯组合而成。金属增强内芯提升整体结构强度，回弹回位性能突出，可耐受压力波动与反复热循环。

产品集合 PTFE 广谱耐化学性、不锈钢高强度、波纹弹簧式密封结构的回弹优势于一体。 性能参考：耐温最高 + 200℃，承压能力显著优于 A 型、B 型垫片，pH014 全介质耐腐蚀。特别适合 DN350 以上大口径法兰、高压管线、反复热胀冷缩的工艺设备。 当密封工况需要同时承受高压、温度交变以及大口径法兰条件，C 型四氟包覆垫片可以为关键工艺提供强化结构与长期可靠密封。提供法兰尺寸、压力等级、工作温度，24 小时为您提供报价。

C 型四氟包覆垫片的工作原理是什么？

C 型四氟包覆垫片是面向高压苛刻工况的增强型密封产品，外层 PTFE，内部配置波纹不锈钢加强芯，复合结构同时实现耐化学腐蚀与机械强度。

垫片结构组成

· 四氟外层壳体 四氟外壳完整包裹内部金属增强件，形成防腐密封工作面。隔绝腐蚀性介质直接接触金属内芯，保留 PTFE 优异耐酸、耐碱、耐各类溶剂的特性。

· 波纹不锈钢增强内芯 内置 304/316 波纹不锈钢件作为弹性支撑构件。波纹类似弹簧结构，垫片受压后可以回弹复原，持续维持密封比压，在载荷波动条件下抵抗垫片变形。

· 强化密封结构 PTFE 外壳 + 波纹金属芯组合，在压力波动、热胀冷缩、多次循环运行下稳定维持密封性能。金属增强结构提升刚性，降低苛刻工况下垫片挤出、吹出失效风险。

核心性能优势

1. 回弹性能优异 波纹不锈钢内芯提供持续弹性回复力，多次压缩、温度变化后依旧保持密封压紧力。

2. 耐压等级更高 金属内芯支撑四氟面层，避免过度形变，承压能力远超普通软芯包覆垫片。

3. 适配大口径法兰 自带刚性支撑，是 DN350 以上大尺寸法兰理想选择；常规垫片在此类大口径工况刚性不足。

对比与选型指南

C 型 / A 型 / B 型 / 金属包覆垫片 / 实心四氟垫片对比

表格

快速选型指南

表格

主要应用

表格

技术参数

C 型四氟包覆垫片性能参数

表格

可选金属内芯材质

表格

质量保证

1. 100% 全新四氟树脂 批次品质稳定，优异耐化学性，密封性能一致性好。

2. 高品质不锈钢内芯 采用耐蚀 304/316 不锈钢，在压力与热循环工况下提供高强度可靠支撑。

3. 四氟完整全包覆 金属件完全密封包裹，规避金属腐蚀风险，延长使用寿命。

4. 波纹加强结构设计 提供弹性回弹，维持密封压紧力，提升抗压力波动能力。

5. 材质可追溯 可按需提供材质证书与生产记录。

6. 定制尺寸，交付快捷 标准法兰规格与非标尺寸均可生产；标准规格 510 天；定制规格 1015 天。

常见问题

FAQ1

问：什么是 C 型四氟包覆垫片？什么时候应该用它？ 答：C 型四氟包覆垫片，波纹不锈钢内芯被四氟外壳完整包覆。波纹金属芯带来回弹性能、抗吹出能力，保障高压、热循环工况下结构完整。

✅适用：高压工况、DN350 以上大口径法兰、温度交变条件、对抗吹出有严格要求的场合。 ❌不适用：低压普通化工（A 型更经济）；小口径法兰（A/B 型性价比更高）；需要极致化学纯度，不能含有金属部件（选用实心四氟垫片）。

FAQ2

问：C 型包覆垫片 vs 金属包覆垫片 —— 应该选哪个？ 答：两者均带有金属内芯，但适用场景不一样。

· C 型包覆垫片（波纹金属芯）：金属全部被四氟包覆，金属无外露；适合需要 PTFE 耐化学的化工工况，用于中高压、热循环、大口径法兰。

· 金属包覆垫片：金属芯部分或者外层包覆 PTFE 等材料，承压耐高温能力更强；适合超高压、高于 200℃高温，PTFE 容易软化蠕变的工况。

快速判断：化工介质、中高压、热循环 → C 型；超高压、极端高温 → 金属包覆垫片。

FAQ3

问：C 型包覆垫片的性能极限和最常见的错误是什么？ 答： 温度上限：最高 + 200℃（PTFE 材料极限）； 压力：高于 A/B 型，由结构和金属芯厚度决定； 尺寸：推荐 DN350 及以上；波纹金属芯给大口径提供结构强度。 不建议用于薄壁法兰、搪玻璃等脆性法兰；金属芯刚性大，拧紧不当容易损伤法兰面。

高频使用错误：

1. 在薄壁、搪玻璃法兰使用 C 型，未控制螺栓扭矩；刚性金属芯会压裂脆性法兰表面，必须采用受控低扭矩安装。

2. 螺栓过度拧紧；金属芯本身提供密封力，过度压缩会损坏外层四氟壳体。

3. 选型尺寸错误；C 型优先 DN350 以上，小规格优先 A/B 型成本更优。

每一份订单均附带安装规范，请严格按照规范进行装配。
