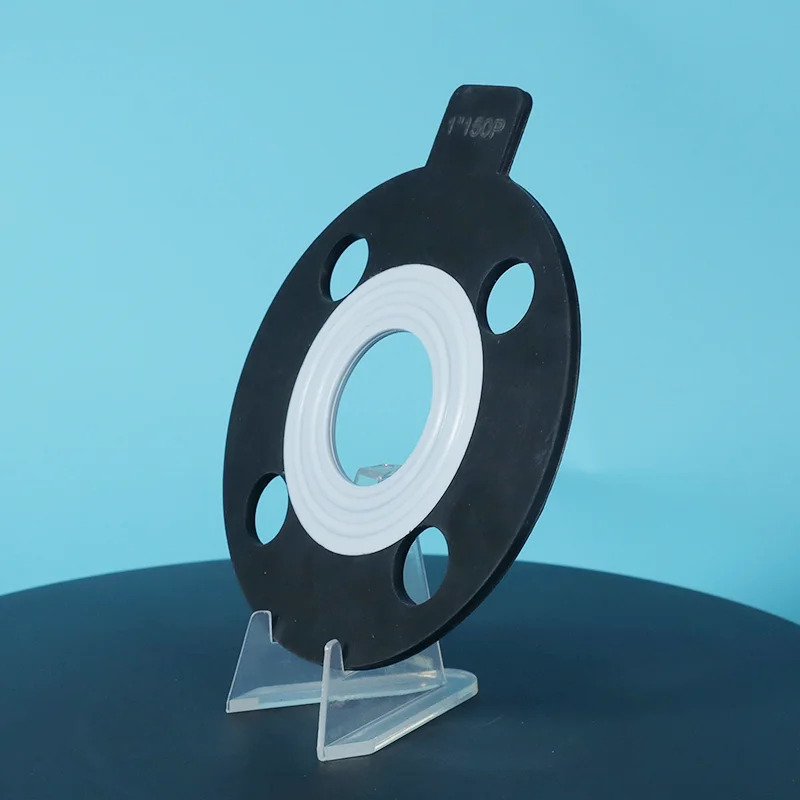

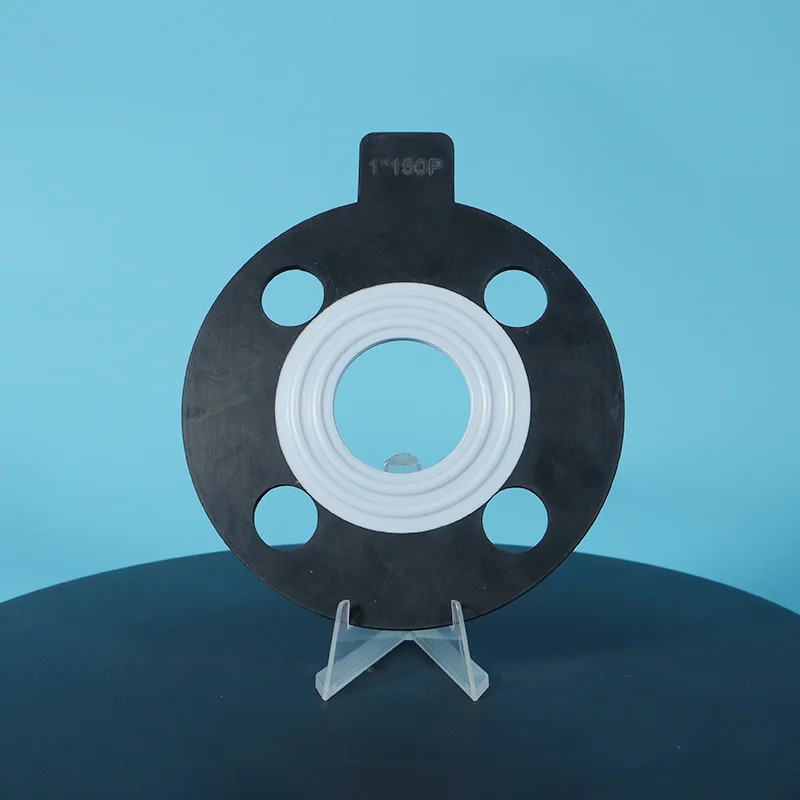

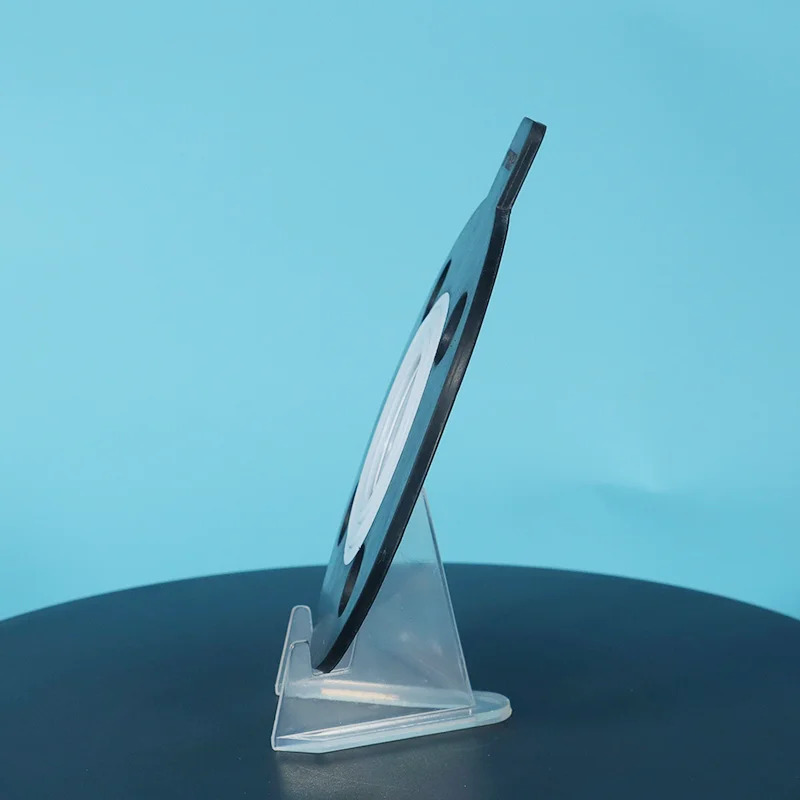

四氟橡胶包覆水纹垫片

四氟橡胶包覆水纹垫片融合四氟的耐化学腐蚀性能与橡胶内芯的柔韧回弹特性。外层四氟覆层具备 pH014 全介质优异耐蚀能力；密封面锯齿水纹结构，可在低螺栓扭矩条件下实现可靠密封，避免损伤搪玻璃、塑料类脆性法兰。可选 EPDM、NBR、硅胶、FKM 氟橡胶多种橡胶内芯，广泛用于化工工艺、管道系统，适配同时要求耐腐蚀与柔性密封的工况。

发送询盘

产品描述

普通橡胶垫片易被化学介质侵蚀老化；实心四氟垫片密封性能好，但装配需要很高螺栓扭矩，极易压裂搪玻璃、塑料法兰。当项目需要耐腐蚀，同时又不能施加高紧固扭矩时，绝大多数垫片都无法兼顾。

解决方案：四氟橡胶包覆水纹垫片，橡胶内芯整体被四氟完整包覆，密封接触面加工水纹锯齿纹路。橡胶内芯具备良好压缩回弹能力，无需大压紧力即可贴合法兰表面缺陷；外层四氟覆层实现 pH014 广谱耐化学腐蚀。水纹密封面是核心亮点，低扭矩下即可建立有效密封，保护搪玻璃、塑料脆性法兰不受压溃损伤。

性能参数参考：使用温度-180℃～+200℃（由橡胶内芯材质决定），pH014 全介质耐蚀；提供 EPDM、NBR、硅胶、FKM 多种橡胶内芯可选。

核心总结：需要耐腐蚀、低装配扭矩、保护脆性法兰，这款垫片集合橡胶与四氟两者优势。提供法兰规格、介质、工作温度，24 小时为您提供报价。

什么是四氟橡胶包覆水纹垫片？

四氟橡胶包覆水纹垫片属于复合密封垫片，橡胶内芯被四氟材料完整包覆，密封表面加工水纹锯齿纹理。该结构结合橡胶的可压缩性、四氟的耐腐蚀性、锯齿纹路的密封咬合能力。

结构组成

· 橡胶内芯：提供压缩回弹性能，能够适配法兰表面凹凸缺陷

· 四氟包覆层：pH014 广谱耐化学腐蚀，表面不粘，隔绝介质避免污染橡胶基材

· 水纹密封面：密封面锯齿纹路，低螺栓扭矩下形成有效密封咬合，不易滑移，降低螺栓压紧载荷

核心特性

· 低扭矩密封：对比光滑四氟垫片，水纹纹路仅需更小螺栓载荷即可咬合法兰面，保护脆性法兰

· 友好适配脆性法兰：柔软橡胶芯 + 四氟外层，适配搪玻璃、塑料、FRP 玻璃钢法兰

· 优异耐化学：四氟包覆层隔绝腐蚀介质，保护内部橡胶不受侵蚀

· 良好压缩补偿：橡胶内芯填充法兰瑕疵，补偿螺栓应力松弛

对比与选型指南

四氟橡胶包覆垫片 / 膨体四氟 ePTFE / 实心四氟垫片 / 普通四氟包覆垫片对比

表格

项目	四氟橡胶包覆垫片	膨体四氟 ePTFE	实心四氟垫片	普通四氟包覆垫片
可压缩性	★★★★★ 优秀	★★★★★ 优秀	★★☆☆☆ 较差	★★★☆☆ 中等
回弹性	★★★★★ 优秀	★★★★☆ 良好	★★☆☆☆ 较差	★★★☆☆ 中等
低扭矩密封	★★★★★ 水纹咬合	★★★★☆ 贴合性好	★★☆☆☆	★★★☆☆
耐化学性能	★★★★☆ 四氟覆层	★★★★★ pH014	★★★★★	★★★★☆
使用温度	-180℃～+200℃	-196℃～+200℃	-180℃～+200℃	最高 + 260℃
FDA 食品合规	✅支持（EPDM / 硅胶）	✅支持	✅支持	⚠️取决于填充材质
适用场景	低扭矩、搪玻璃、塑料法兰	受损变形法兰、化工工况	洁净介质、光滑法兰面	通用化工中等压缩需求

快速选型指南

表格

工况条件	推荐产品	选型理由
搪玻璃、塑料法兰，需要低扭矩 + 耐腐蚀	四氟橡胶包覆水纹垫片	水纹面实现低扭矩密封，橡胶内芯保护法兰
法兰损伤翘曲，需要高贴合性 + 耐化学	膨体四氟 ePTFE	纯四氟材质，适配法兰表面不规则缺陷
洁净介质、光滑法兰，追求最高化学惰性	实心四氟垫片	极致耐化学，无橡胶内芯
通用化工工况，需要中等压缩性能	普通四氟包覆垫片	耐蚀与压缩性能均衡

可选橡胶内芯参数

表格

橡胶材质	温度范围	适用工况	FDA 合规
EPDM 三元乙丙	40℃～+120℃	水、蒸汽、弱腐蚀介质	✅支持
NBR 丁腈橡胶	30℃～+100℃	油品、燃油、液压油	❌不支持
Silicone 硅胶	60℃～+200℃	高温、食品接触场景	✅支持
FKM 氟橡胶	20℃～+200℃	强腐蚀介质、高温油品	❌不支持

主要应用

表格

行业	应用场景	选用该垫片原因
搪玻璃设备	搪玻璃反应釜、压力容器	低扭矩装配，呵护脆性设备表面
塑料 & FRP 玻璃钢法兰	塑料管路、玻璃钢设备	低紧固扭矩，防止法兰压裂损坏
化工行业	不平整法兰、泵体连接	橡胶内芯补偿法兰面缺陷
食品饮料	卫生级连接，FDA 合规工况	可提供 FDA 合规材质
水处理	水管路、弱化学介质系统	EPDM 内芯搭配四氟包覆

技术参数

四氟橡胶包覆水纹垫片性能参数

表格

参数	数值
使用温度	-180℃～+200℃（取决于橡胶内芯）
pH 耐受范围	014，四氟覆层提供广谱耐蚀
橡胶内芯可选	EPDM、NBR、硅胶、FKM 氟橡胶
四氟包覆厚度	常规 0.51.0 mm
表面样式	水纹 / 锯齿密封面
FDA 合规	EPDM、硅胶版本可满足 FDA 要求
尺寸范围	标准法兰规格及非标定制

质量保证

1. 100% 全新 PTFE 树脂，批次品质稳定一致

2. 高品质橡胶内芯，弹性基材完整材质溯源

3. 全封闭包覆结构，橡胶完全被四氟包裹，橡胶无外露

4. FDA 合规版本可选：EPDM、硅胶牌号满足 FDA 要求

5. 材质可追溯，按需提供材质证明

6. 支持非标定制，标准法兰与特殊尺寸均可生产

7. 交期：标准规格 510 天；定制规格 1015 天

应用案例

浙江某农药生产企业，搪玻璃反应釜工艺工况严苛，每日在0.09MPa 真空与 0.8MPa 氮气压力之间循环波动。原有垫片回弹性不足，发生密封应力松弛，频繁出现泄漏故障，干扰连续化生产。

为同时满足耐化学腐蚀、压缩回弹、动态压力密封要求，现场更换为密封面带锯齿水纹的四氟橡胶包覆垫片。外层四氟抵御腐蚀性物料；橡胶内芯提供优异弹性与压缩补偿，承受反复真空正压交变。更换完成后，反应釜稳定运行超过 1 年，无泄漏密封失效问题，大幅提升设备运行可靠性。

常见问题

FAQ1

问：什么是四氟橡胶包覆水纹垫片？什么时候选用它？答：四氟橡胶包覆水纹垫片，橡胶内芯整体被四氟包覆，密封面带有水纹锯齿纹理。橡胶内芯带来压缩回弹能力，可以补偿法兰不平整以及螺栓应力松弛；四氟覆层耐化学腐蚀，杜绝介质污染；水纹纹路实现低螺栓扭矩下可靠密封。

✅适用：搪玻璃法兰、塑料法兰、FRP 玻璃钢法兰；要求低扭矩密封；法兰面受损不平；同时需要耐蚀和压缩回弹性能。 ❌不适用：温度超过 + 200℃（选用膨体四氟或金属包覆垫片）；介质与橡胶基材不兼容（务必核对化学兼容性）；需要极高抗吹出性能的极端高压工况。

FAQ2

问：搪玻璃法兰，选四氟橡胶包覆垫片还是膨体四氟？答：两者都适配搪玻璃法兰，但侧重点不一样。四氟橡胶包覆垫片：橡胶内芯压缩回弹优异，水纹纹路可以实现最低装配扭矩，外层四氟耐蚀。适合追求最大限度保护法兰、装配扭矩尽可能低，且橡胶材质与介质兼容的工况。膨体四氟 ePTFE：纯四氟无橡胶，适配法兰各种表面缺陷，耐温耐化学范围更广。适合介质不能接触橡胶、需要 FDA/USP 合规，对化学兼容性要求极高的场景。

快速判断：追求最低扭矩、介质兼容橡胶 → 四氟橡胶包覆垫片；极致化学兼容、FDA 合规 → 膨体四氟。
