实心四氟垫片耐化学性能优异，但价格偏高，低压化工工况使用存在性能过剩；橡胶垫片极易被化学介质溶胀失效。客户需要一款兼顾耐化学腐蚀，又无需承担实心四氟高昂成本的经济型密封方案。
解决方案：A 型四氟包覆垫片，软性填充芯外部包裹四氟外壳，外壳从外缘向内圈开有剖切缝，方便装入填充芯。外层四氟实现 pH014 全介质耐蚀，内部填充芯提供压缩与回弹能力。以远低于实心四氟的成本，获得四氟级耐化学防护。
性能参数参考：最高使用温度 + 200℃，承压最高 4.0 MPa（40bar），pH014 通用耐化学腐蚀；常规最大规格 DN500；垫片系数 m=2.5，最小安装比压 y=20 MPa。
核心总结：想要四氟耐蚀性能，但不想承担实心四氟的高昂成本？A 型是腐蚀性中低压工况的经济之选。剖切式结构简化生产装配，成本优势直接给到客户。提供法兰尺寸与介质工况，24 小时为您报价。

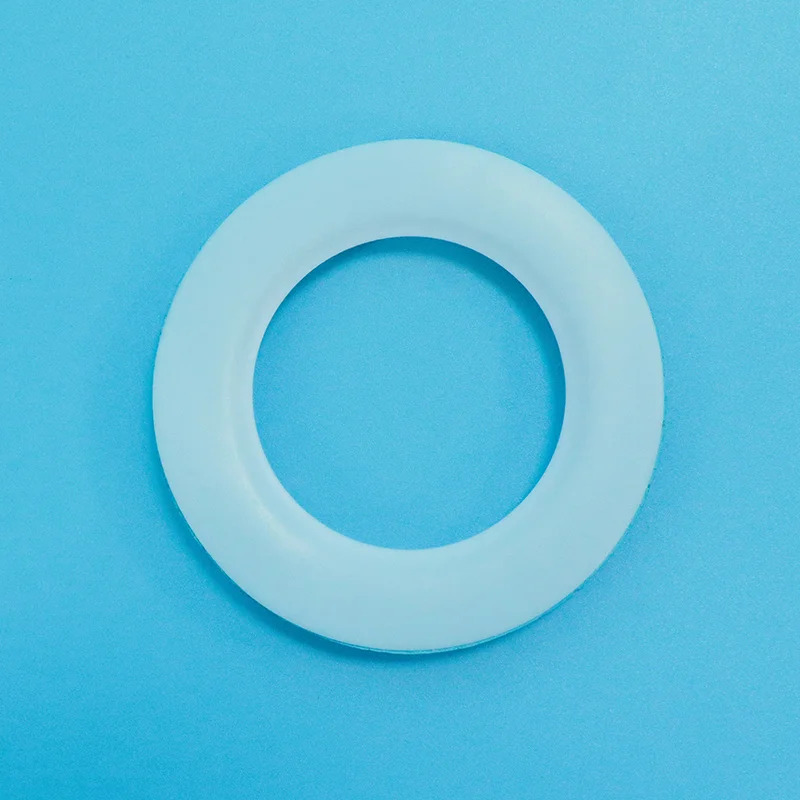

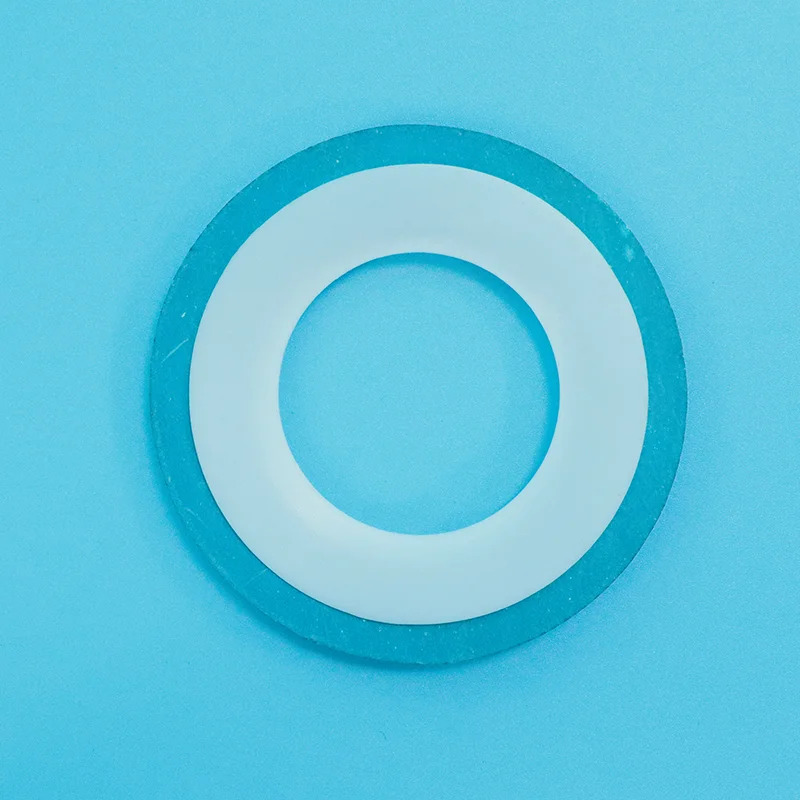

A 型四氟包覆垫片由四氟外壳与内部软性填充芯组成。四氟外壳从垫片外缘向内开剖切缝，便于装入填充芯。
· 四氟包覆壳：由四氟板材 / 管材制成，壳厚 0.81.0 mm；剖切缝从外缘延伸至距离内孔约 1.52 mm 位置，不完全切透内圈。
· 填充内芯：非金属材质，无石棉橡胶板、压缩纤维板、石墨复合板等可选。
A 型结构特点：剖切开口设计，填充芯装配简单，降低加工难度与生产成本。
· 四氟外壳：pH014 广谱耐化学、表面不粘，隔绝介质，保护内部填充芯不受腐蚀。
· 填充内芯：提供压缩回弹，可以适配法兰表面微小不平度。
· 经济性：对比 B 型、C 型包覆垫片生产成本更低，适合通用化工工况。
表格
|
项目 |
A 型（剖切开口） |
B 型（机加工全包覆） |
C 型（波纹金属增强） |
实心四氟垫片 |
|
结构形式 |
外缘剖切开口 |
机加工整体方形截面 |
波纹金属内芯 |
整体一体四氟 |
|
填充材质 |
软性非金属 |
软性非金属 |
304/316 不锈钢金属 |
无填充芯 |
|
压力上限 |
最高 4.0 MPa |
更高 |
最高 |
较高 |
|
耐化学性能 |
★★★★☆ |
★★★★★ |
★★★★☆ |
★★★★★ |
|
成本 |
$ 最经济 |
$$ |
$$$ |
$$$ |
|
适用场景 |
低压、通用化工工况 |
中高压、关键工艺工况 |
高压、温度交变、防吹出 |
极致耐化学、高纯工况 |
|
核心优势 |
性价比高 |
密封完整性好 |
抗吹出、回弹强 |
最高化学惰性，无渗透风险 |
表格
|
工况条件 |
推荐产品 |
选型理由 |
|
低压腐蚀工况，通用化学品，控制成本 |
A 型四氟包覆垫片 |
经济实惠，具备良好耐化学腐蚀 |
|
中高压、关键化学品工艺 |
B 型四氟包覆垫片 |
密封完整性更优 |
|
高压、温度交变，存在垫片吹出风险 |
C 型四氟包覆垫片 |
金属内芯提供强力回弹，防吹出 |
|
要求极致耐化学、高纯介质 |
实心四氟垫片 |
无填充芯，杜绝介质渗透隐患 |
表格
|
行业 |
应用场景 |
选用 A 型垫片原因 |
|
化工 |
管道法兰、泵连接，酸、溶剂、碱介质 |
耐化学腐蚀，性价比突出 |
|
制药 |
无菌工艺设备 |
四氟外壳避免介质污染 |
|
食品饮料 |
卫生级管路连接 |
四氟符合 FDA，不粘无污染 |
|
石油天然气 |
低压腐蚀性管线 |
抵抗介质腐蚀 |
表格
|
参数 |
数值 |
|
使用温度 |
最高 + 200℃ |
|
压力上限 |
最高 4.0 MPa（40bar） |
|
pH 耐受范围 |
014，通用耐化学腐蚀 |
|
四氟外壳厚度 |
0.81.0 mm |
|
垫片系数 m |
2.5 |
|
最小安装比压 y |
20 MPa |
|
推荐最大规格 |
DN500 |
|
材质 |
四氟外壳 + 非金属填充芯 |
表格
|
法兰标准 |
规格 DN |
备注 |
|
DIN / EN / JIS |
DN25DN500 |
标准规格现货 |
|
ASME / ANSI |
1"20" |
标准规格现货 |
|
非标尺寸 |
支持定制 |
按图纸加工 |
1. 100% 全新四氟树脂，批次性能稳定一致
2. 产品可完整追溯，按需提供材质证明
3. 多种填充芯可选：无石棉橡胶、压缩纤维、石墨复合
4. 标准法兰尺寸与非标定制均可生产
5. 交期：标准规格现货，2448 小时发货；定制规格 510 天
问：什么是 A 型四氟包覆垫片？什么场景下选用？ 答：A 型四氟包覆垫片，四氟外壳从外缘向内剖切开口，内部装入软性填充芯。四氟外壳提供 pH014 耐化学腐蚀，填充芯带来压缩回弹。
✅适用：中低压腐蚀性工况（最高 4.0 MPa），对成本有要求的场景。 ❌不适用：高压、高要求关键工况；此类工况建议选用 B 型或 C 型。
成本参考：同尺寸 A 型比实心四氟垫片便宜 3050%，是通用化工工况优选。
问：A 型、B 型、C 型垫片如何选型？ 答：
· A 型（剖切开口）：性价比最高，适合低压通用化工。
· B 型（机加工全包覆）：无开口剖切，密封完整性更好，用于中高压关键工况。
· C 型（波纹金属增强）：耐压等级最高，抗垫片吹出，适配高压、温度交变工况。
快速判断： ≤4.0 MPa、普通化学品 → A 型； 压力更高、关键工艺 → B 型； 高压、热循环、吹出风险 → C 型。
尺寸提示：A 型建议最大 DN500；更大口径优先选 C 型。
问：A 型包覆垫片性能极限以及常见使用错误？ 答： 温度：最高 + 200℃；压力：最高 4.0 MPa（40bar）；耐化学 pH014；不可用于熔融碱金属、高温氟气。
三类高频错误：
1. A 型用于超过 4.0 MPa 高压工况：垫片易变形失效，改用 B/C 型。
2. 螺栓过度拧紧：过大压缩会破坏剖切位置四氟外壳，填充芯暴露遭受介质腐蚀。
3. 用于可渗透四氟的介质：硝酸、氯气、环氧乙烷等会缓慢渗透四氟壳腐蚀内芯。该类工况建议定期更换垫片，或直接选用实心四氟垫片。
每笔订单附带安装规范，遵照规范使用，避免泄漏与失效。
