搪玻璃法兰专用四氟包覆垫片

搪玻璃设备凭借优异的耐腐蚀性能，广泛应用于化工、制药、精细化工行业。但钢制法兰表面喷涂玻璃釉层之后，带来独特密封难题：法兰表面往往轻微凹凸起伏，同时玻璃层质地脆，垫片密封不能施加过大螺栓压紧力。

搪玻璃法兰专用四氟包覆垫片专为搪玻璃法兰连接开发。外层四氟形成高耐腐蚀密封面，柔性内芯提升压缩回弹性能。该结构可以填补法兰微小凹凸缺陷，在不损伤搪玻璃层的前提下维持可靠密封。

普通实心四氟垫片需要很大拧紧载荷，而本款垫片依靠更低螺栓应力即可建立有效密封。柔性内芯吸收法兰表面形变偏差，降低泄漏风险，保护昂贵搪玻璃设备免于崩裂，省去高额维修成本。

核心性能：温度-180℃～+200℃，最高承压 1.0 MPa（符合 HG/T 2050-2019），pH0-14 各类化学介质兼容。适用于 De Dietrich、Pfaudler 等品牌搪玻璃反应釜、压力容器及管路法兰。

对于同时看重法兰密封可靠性与搪玻璃保护层防护的工况，搪玻璃专用四氟包覆垫片是成熟实用密封方案。提供法兰尺寸、设备型号与运行工况，可为您定制选型并出具报价。

搪玻璃法兰为什么特殊？

搪玻璃（喷釉）钢制法兰凭借强耐蚀能力大量用于化工设备，但玻璃喷涂工艺带来特殊密封难点：法兰表面波浪不平整，玻璃衬层本身脆性大，无法承受过大紧固力。密封主要难点：

1. 法兰表面不规整 搪玻璃釉面凹凸起伏，普通垫片难以完全贴合，无法建立可靠密封。

2. 玻璃衬层脆性大 螺栓扭矩过大，会造成玻璃层开裂破损，带来高昂维修费用与生产停机。

3. 螺栓允许载荷有限 搪玻璃法兰不能像金属法兰承受高拧紧力，要求垫片在较小压缩力下具备良好贴合能力。

4. 严苛耐化学要求 密封材料必须耐受酸、碱、溶剂等强腐蚀工艺介质，不能被介质侵蚀降解。

为什么选用四氟包覆垫片？

表格

对比与选型指南（搪玻璃法兰场景：四氟包覆垫片 VS 膨体四氟带 / 垫片 VS 普通实心四氟垫片）

表格

快速选型指南

表格

典型结构

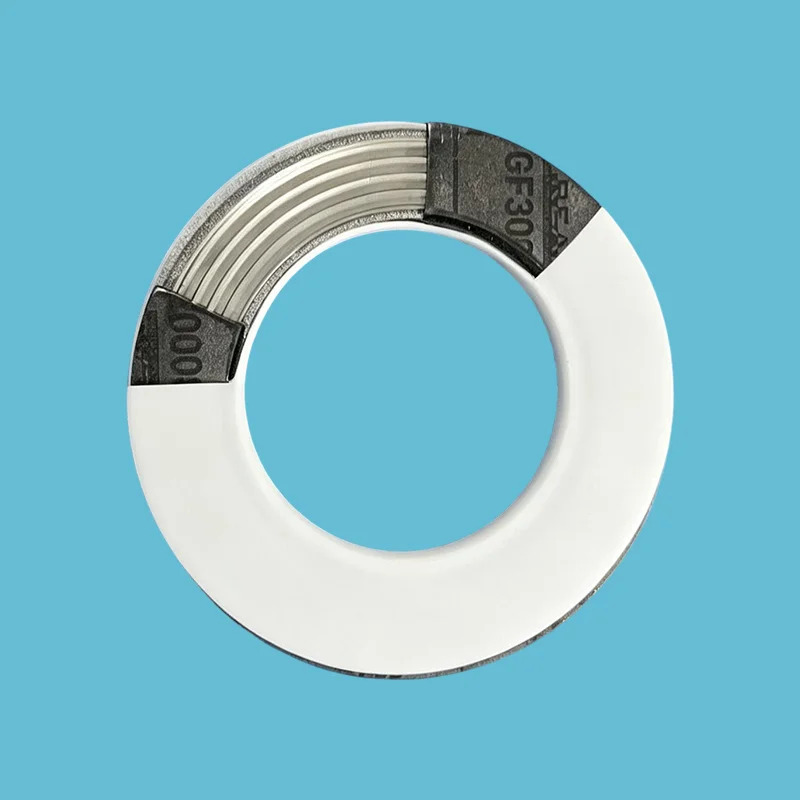

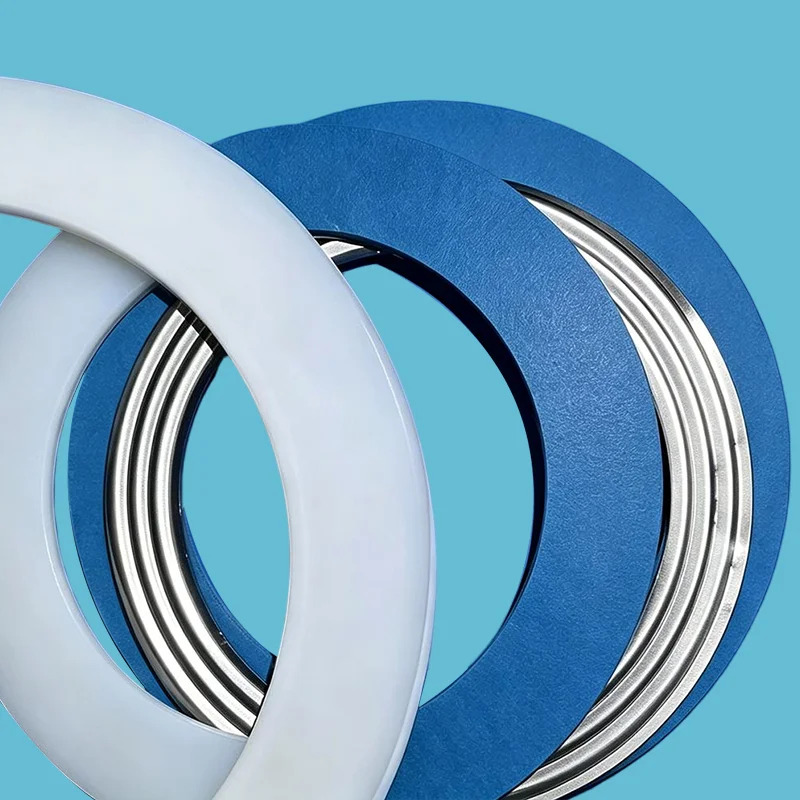

搪玻璃法兰专用包覆垫片主流结构：波纹金属加强芯，两侧配置可压缩填充层，整体完全包覆于 PTFE 外壳内部。

┌─────────────────────────────────┐

│          PTFE Outer Jacket        │ ← 耐化学腐蚀外层

│  ┌──────────────────────────┐    │

│  │   Compressible Filler     │    │ ← 提供回弹性

│  │  ┌────────────────────┐  │    │

│  │  │ Corrugated Metal    │  │    │ ← 弹性回弹加强

│  │  └────────────────────┘  │    │

│  │   Compressible Filler     │    │ ← 提供回弹性

│  └──────────────────────────┘    │

│          PTFE Outer Jacket        │ ← 耐化学腐蚀外层

└─────────────────────────────────┘

技术参数

搪玻璃法兰包覆垫片性能参数

表格

可选内芯填充材质

表格

应用案例

安徽某医药 API 中间体工厂，一台搪玻璃蒸馏釜运行于酸性工艺环境。长期使用后搪玻璃法兰表面产生划痕，普通垫片无法实现完整密封接触。酸性介质顺着破损位置渗入，造成玻璃层下方基体金属腐蚀，泄漏风险升高，设备面临提前报废，设备更换成本超 20 万元人民币。

现场更换搪玻璃设备专用四氟包覆垫片。垫片外层 PTFE 抵御酸性介质渗透腐蚀；柔性可压缩内芯回弹性出色，补偿法兰划痕与表面凹凸缺陷，装配无需过大螺栓扭矩，避免进一步损伤玻璃衬层。

更换完成后，搪玻璃蒸馏釜密封稳定，设备使用寿命得到延长，规避约 20 万元设备更换损失。该案例充分证明，在制药、精细化工场景，搪玻璃专用包覆垫片可以有效防止泄漏，降低维护成本，提升设备运行可靠性。

质量保证

1. 100% 全新 PTFE 树脂，每批次品质稳定统一

2. 搪玻璃友好型设计：低扭矩密封，呵护脆性釉面

3. 多品牌设备兼容：适配 De Dietrich、Pfaudler 及各类标准搪玻璃法兰尺寸

4. 完整材质溯源，可按需提供材质证明文件

5. 部分牌号满足 TA-Luft 低逸散排放要求

6. 可提供 FDA 合规牌号，面向食品制药行业

7. 交期：标准规格 5-10 天；定制规格 10-15 天

常见问题

FAQ1

问：为什么搪玻璃法兰需要专用垫片？ 答：搪玻璃法兰并非理想平面，受喷釉工艺影响表面呈波浪凹凸。普通实心四氟垫片必须依靠很高螺栓扭矩才能贴合法兰，极易压裂脆性玻璃层。专用包覆垫片配置可压缩内芯，低扭矩即可实现密封，保护玻璃釉面同时拥有四氟优异耐化学性能。 选错垫片的代价：搪玻璃法兰开裂单次维修成本 5000 美元以上，外加生产停机损失。

FAQ2

问：De Dietrich、Pfaudler 搪玻璃法兰选用什么垫片最佳？ 答：四氟包覆垫片是 De Dietrich、Pfaudler 等主流搪玻璃设备的标准密封方案，拥有匹配各厂家法兰的全套标准尺寸。 针对表面严重波浪变形或 DN600 以上大口径，膨体四氟带同样获得德地氏认可。 核心要点：低扭矩安装，搪玻璃法兰螺栓扭矩一般只取标准金属法兰扭矩的 50-70%。

快速判断：标准法兰 → 包覆垫片；表面严重不平整 → 膨体四氟带。 我们供应各大搪玻璃设备品牌配套垫片，提供设备品牌与法兰尺寸即可获取报价。

FAQ3

问：搪玻璃法兰垫片性能极限以及最常见使用错误？ 答： 温度-180℃～+200℃（标准牌号）；最高承压 1.0 MPa（10 bar）；pH0-14 耐蚀依靠 PTFE 外壳。

三类高频错误：

1. 螺栓过度拧紧：搪玻璃法兰损坏第一诱因，务必使用校准扭矩扳手，严格遵循设备厂家规范。

2. 垫片厚度选型错误：垫片厚度应为实测法兰间隙的 4-5 倍。

3. 直接使用普通实心四氟垫片：需要大扭矩压紧，极易压碎玻璃衬层。

每笔订单附带安装规范，严格按照规范执行，避免泄漏、玻璃损坏等问题。
