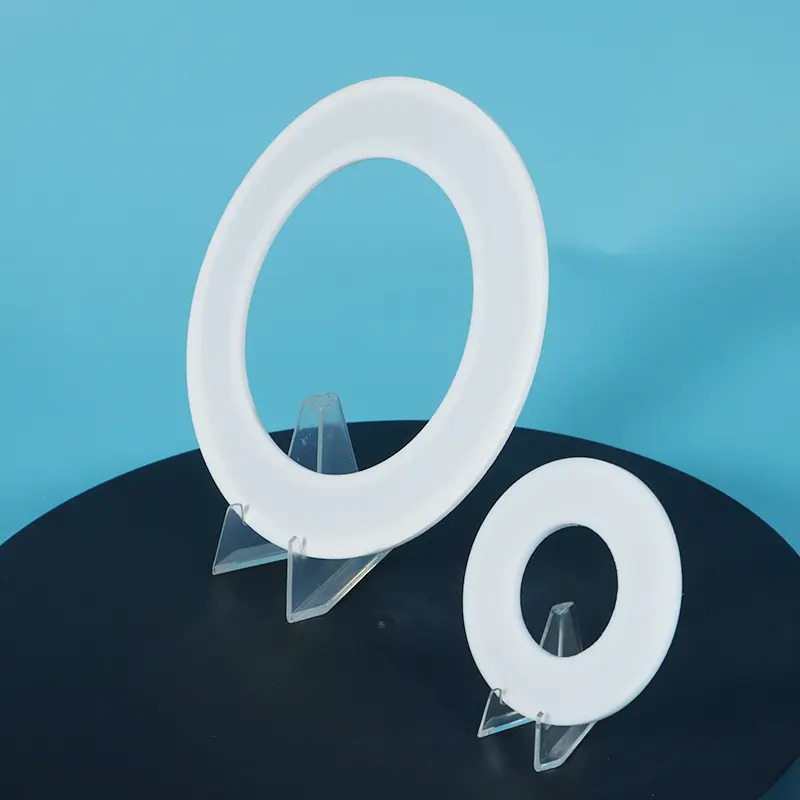

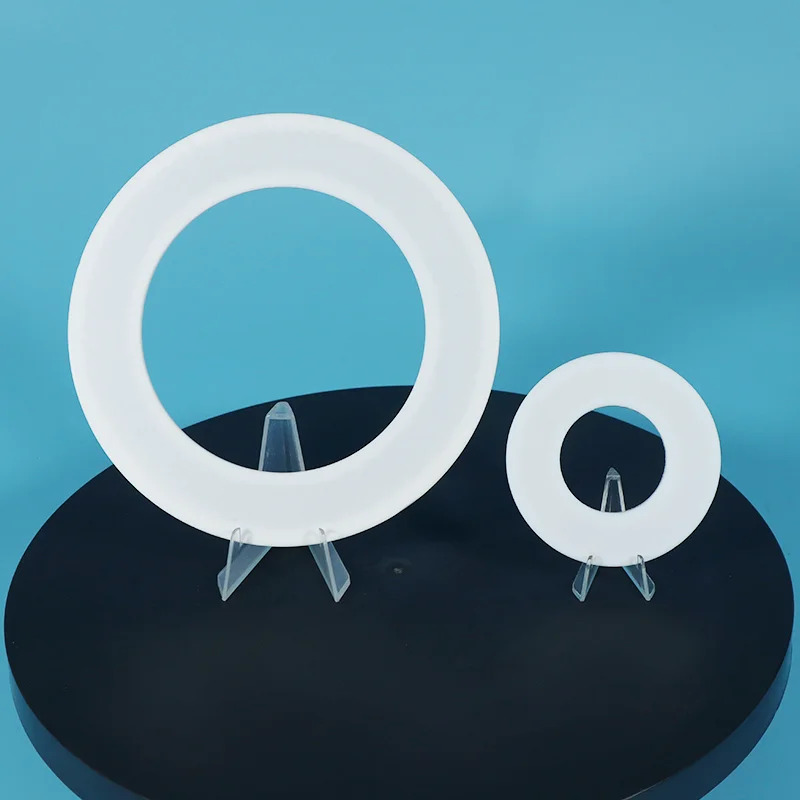

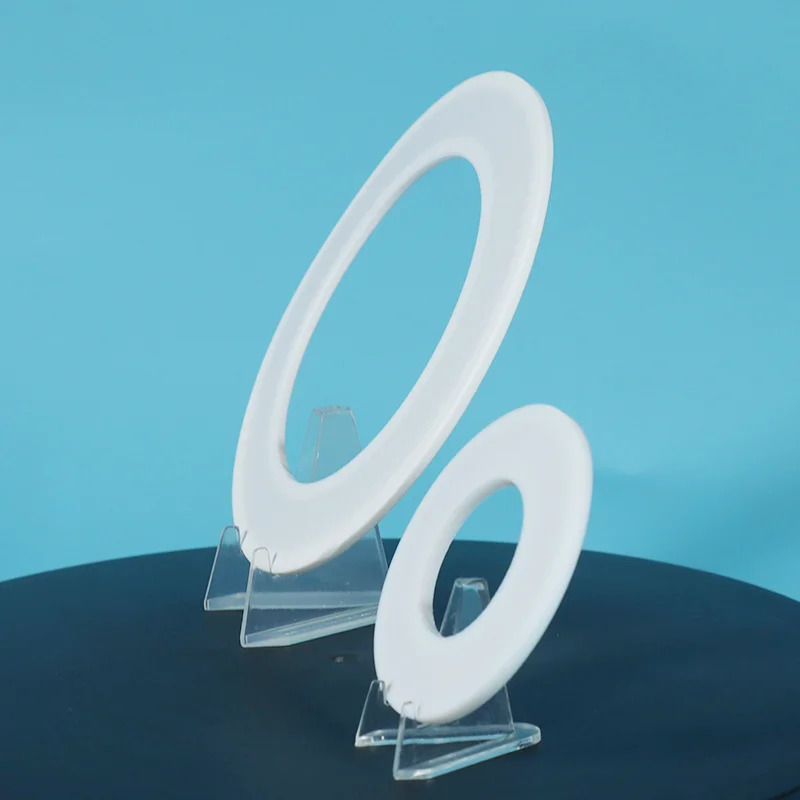

四氟金属包覆垫片

四氟金属包覆垫片集合金属机械强度与四氟耐化学腐蚀优势，服务于极端严苛密封工况。产品以金属为内芯，外层包覆四氟层，抗垫片吹出性能优异，最高承压可达 100 MPa，耐温最高可达 + 280℃（取决于金属内芯材质）。可生产最大 DN5000 超大口径规格，非常适用于化工、石化以及各类工业系统，满足高压、高温、腐蚀工况下的可靠密封需求。

发送询盘

产品描述

普通纯四氟垫片使用温度超过 260℃就会失效，高压环境下容易发生蠕变；C 型四氟包覆垫片可以应对中高压工况，但受限于四氟材料，无法突破 260℃温度上限。当工况面临极端压力（最高 100 MPa）、极端高温（最高 + 700℃）或者 DN5000 超大口径法兰时，纯高分子类垫片无法胜任。

解决方案：四氟金属包覆垫片，实心金属内芯（304/316 不锈钢、碳钢、铜、钛等）外层完整或局部包覆四氟壳体。金属内芯提供远超高分子垫片的结构强度、抗吹出能力与耐高温性能；外层四氟覆层提供广谱耐化学腐蚀，构建可靠密封接触面。

性能参考：耐温最高 + 700℃（随金属内芯材质变化），承压最高 100 MPa（100bar），四氟覆层实现 pH014 全介质耐蚀；最大规格 DN5000；垫片系数 m=3.75，最小安装比压 y=60 MPa。

核心总结：既需要金属高强度，又需要四氟耐化学腐蚀，四氟金属包覆垫片就是理想方案。适配极端压力、极端高温、腐蚀性介质以及超大口径法兰。提供法兰尺寸、压力、温度工况，24 小时为您出具报价。

什么是四氟金属包覆垫片？

四氟金属包覆垫片由实心金属内芯（常用 304/316 不锈钢、碳钢、铜、钛等），外层全部或局部包覆四氟外壳构成。金属内芯提供结构强度、抗吹出能力与耐高温性能；四氟覆层提供 pH014 广谱耐化学腐蚀，形成稳定密封面。

结构组成

· 金属内芯：提供结构强度、抗吹出能力、耐高温性能

· 四氟包覆壳：pH014 广谱耐化学腐蚀，表面不粘，保护金属内芯免遭介质腐蚀

· 可选填充芯：内部可加装无石棉、石墨、四氟填充材料，进一步提升垫片回弹性

核心特性

· 金属高强度：可承受最高 100 MPa 压力、最高 + 700℃高温

· 四氟防护层：耐各类腐蚀介质，避免物料污染

· 超大口径能力：最大 DN5000，换热器、大型压力容器首选

· 异形定制：可加工圆形、椭圆形、矩形等复杂截面形状

对比与选型指南

四氟金属包覆垫片 / 金属缠绕垫片 / C 型包覆垫片 / 实心四氟垫片对比

表格

项目	四氟金属包覆垫片	金属缠绕垫片	C 型四氟包覆垫片	实心四氟垫片
内芯材质	实心金属（碳钢 / 不锈钢 / 铜 / 钛）	V 形金属带 + 填充材料	波纹金属插片	整体纯四氟，无内芯
使用温度	最高 + 280℃	石墨填充最高 + 280℃	最高 + 260℃	最高 + 260℃
承压能力	最高 100 MPa	最高 100 MPa	中高压	中等压力
抗吹出性能	★★★★★ 优秀	★★★★★ 优秀	★★★★☆ 良好	★★☆☆☆ 较差
耐化学性能	★★★★★ pH014	★★★★☆	★★★★★	★★★★★
最大适用口径	DN5000	DN1500	DN350 起	口径受限
适用场景	极端压力高温、换热器设备	高压高温、蒸汽工况	温度交变、化工工况	高纯工况、FDA 食品医药

快速选型指南

表格

工况条件	推荐产品	选型理由
极端压力（最高 100 MPa）、极端高温（最高 + 700℃）	四氟金属包覆垫片	实心金属内芯提供最大强度与耐热性能
换热器、大型压力容器、DN5000 超大口径法兰	四氟金属包覆垫片	可实现超大口径加工
高压、高温、蒸汽、冷热循环工况	金属缠绕垫片	V 型金属 + 填充带综合性能优异
化工介质 + 热循环，温度≤260℃	C 型四氟包覆垫片	波纹金属芯提供回弹性能
极致化学纯度、无金属、FDA 医药食品工况	实心四氟垫片	不含金属内芯，无污染风险

主要应用

表格

行业	应用场景	选用四氟金属包覆垫片原因
化工	换热器、压力容器、反应釜法兰	金属强度 + 四氟耐化学腐蚀
石油天然气	管道法兰、井口设备、高压管线	耐受极端压力，抗垫片吹出
发电	蒸汽系统、锅炉接口、汽轮机密封	耐高温可达 700℃
制药	无菌工艺设备	四氟表层杜绝物料污染
换热器	管壳式换热器、分程隔板密封	支持圆形、椭圆、矩形复杂异形加工

技术参数

四氟金属包覆垫片性能参数

表格

参数	数值
使用温度	最高 + 280℃（取决于金属内芯）
承压能力	最高 100 MPa（100bar）
pH 耐受范围	014，通用耐化学腐蚀
金属内芯可选	碳钢、304 不锈钢、316 不锈钢、316L 不锈钢、铜、钛、哈氏合金、因科镍
四氟覆层材质	全新料 PTFE 或膨体四氟 ePTFE
可选填充材料	无石棉、石墨、PTFE、陶瓷纤维
口径范围	最大 DN5000（5 米）
垫片厚度	28 mm
垫片系数 m	3.75
最小安装比压 y	60 MPa

可选金属内芯材质

表格

内芯材质	温度上限	适用工况
碳钢	最高 + 280℃	通用工况，性价比高
304 不锈钢	最高 + 280℃	普通化工工况
316 不锈钢	最高 + 280℃	腐蚀性化学品，提升耐蚀能力
316L 不锈钢	最高 + 280℃	酸性环境，强化耐腐蚀
铜	最高 + 280℃	换热器，导热性能优异
钛	最高 + 280℃	海水、海洋工况
哈氏合金	最高 + 280℃	强腐蚀，高活性化学介质
因科镍	最高 + 280℃	极端高温环境

质量保证

1. 100% 全新四氟树脂，每批次性能稳定统一

2. 高品质金属内芯，选用高强度耐腐蚀金属材料

3. 完整材质溯源，可按需提供材质证明文件

4. 支持定制加工：圆形、椭圆形、矩形异形均可生产

5. 超大口径加工能力，最大可达 DN5000（5 米）

6. 交期：标准规格 510 天；定制件根据复杂程度 1020 天

应用案例

江苏某精细化工企业，一台 DN1200 人孔搪玻璃聚合反应釜，长期承受昼夜环境200℃反复热循环。实心四氟垫片耐化学性能优良，但缺少结构加强，反复温度循环下发生蠕变、应力松弛，密封比压下降，运行约 1 个月就出现泄漏，影响连续生产。

为解决高温循环以及搪玻璃设备密封难题，更换为 304 不锈钢波纹芯四氟包覆垫片。四氟包覆层提供优异耐化学腐蚀，波纹不锈钢内芯提升机械强度与回弹、抗热循环能力。改造之后，垫片使用寿命由原来 1 个月延长至 10 个月，大幅降低检修频次，提升聚合反应釜长期运行可靠性。

常见问题

FAQ1

问：四氟金属包覆垫片 vs 金属缠绕垫片 —— 应该选哪个？答：两者均可承受高压高温，但适用场景有明显区分。四氟金属包覆垫片：实心金属内芯，外层局部 / 全部包覆 PTFE；适合需要四氟耐蚀的化工工况、换热器、DN5000 超大口径法兰，圆形、椭圆、矩形等复杂异形。金属缠绕垫片：V 型金属带缠绕搭配石墨 / 四氟填充；多用于高压高温蒸汽、标准 ASME 法兰，常规最大 DN1500。

快速判断：化工介质、大口径、异形截面 → 四氟金属包覆垫片；高压高温蒸汽、标准法兰 → 金属缠绕垫片。

FAQ2

问：四氟金属包覆垫片能耐多少温度和压力？答：温度：最高 + 280℃，由金属内芯材质决定。304/316 不锈钢最高 530℃；碳钢最高 300℃；哈氏合金、因科镍最高 700℃。压力：最高 100 MPa（100bar）。耐化学：pH014，依靠外层 PTFE 覆层实现防腐。和普通四氟垫片核心区别：金属内芯突破四氟本身温压上限，是换热器、高压压力容器优选。尺寸上限可达 DN5000，远大于金属缠绕垫片 DN1500 的常规上限。
