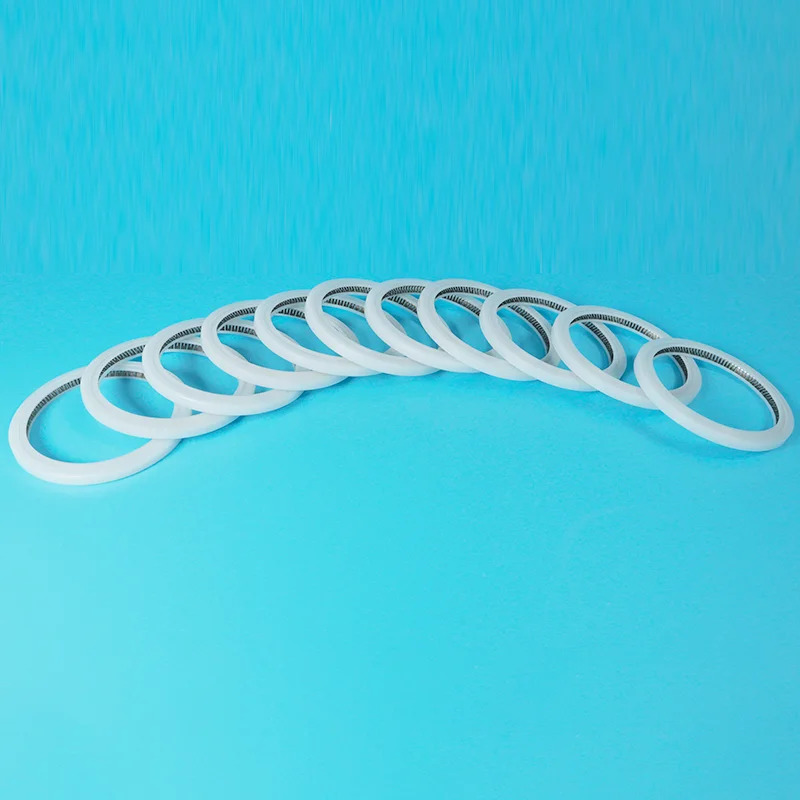

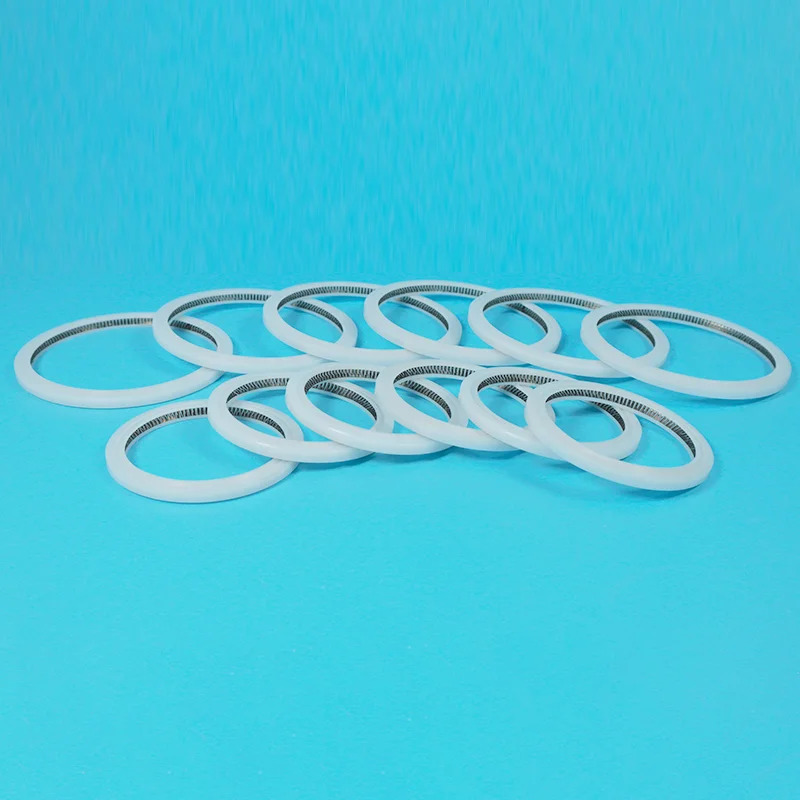

V 型泛塞封

痛点：O 型圈与橡胶密封件在高压、极端温度、强腐蚀介质环境容易失效，出现溶胀、硬化、老化泄漏，引发设备停机、介质污染以及安全隐患。
解决方案：V 型泛塞封，从零压到高压工况均可实现可靠密封，适配极端温度以及绝大多数化学介质。零压力下弹簧提供初始密封力；系统压力进一步驱动密封件蓄能，压力越大密封越紧密。PTFE 外壳具备广谱耐化学性能，一套密封件解决严苛轴向密封难题。

发送询盘

产品描述

性能参数：使用温度-180℃～+200℃；动态压力最高 45 MPa，静态压力最高 60 MPa；往复线速度最高 15 m/s。

适用场景：O 型圈在苛刻工况下容易失效，V 型泛塞封稳定可靠。主要用于法兰、盖板、端面等静态轴向密封场景。

产品介绍与选型理由

什么是 V 型泛塞封

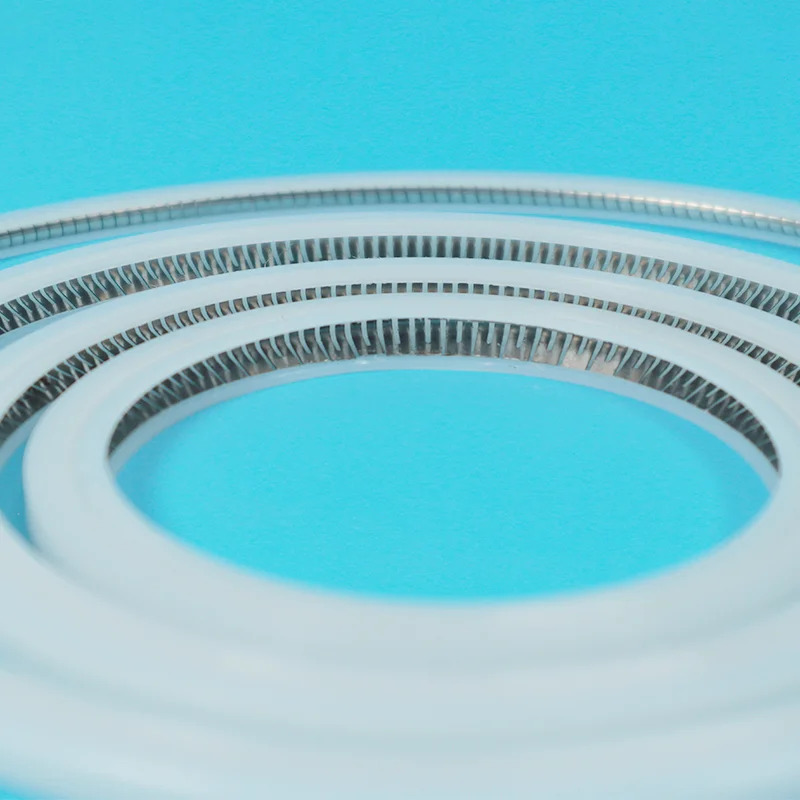

V 型泛塞封由 PTFE 外壳内置 V 形不锈钢弹簧组成。V 型弹簧为悬臂结构，载荷集中作用于密封唇前缘，具备优异的颗粒擦拭刮除效果。

工作原理：

· 零压力：V 型弹簧输出初始预紧密封力，设备无压力状态同样实现密封

· 带压工况：介质压力进入 U 形内腔，压紧密封唇贴合对偶面，压力越高密封越紧密

· 自蓄能补偿：无需外部外力，长期维持密封完整性

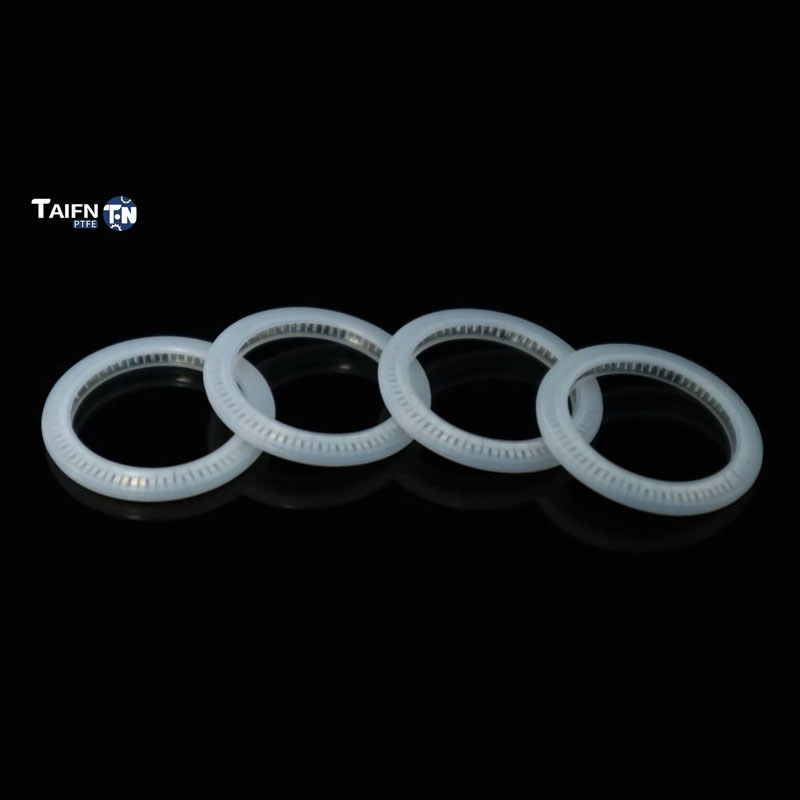

V 型泛塞封 VS U 型泛塞封

表格

项目	V 型泛塞封	U 型泛塞封
密封方向	轴向密封，适配法兰、盖板、端面	径向密封，适配活塞杆、阀杆
弹簧形式	V 型悬臂弹簧	螺旋弹簧 / 悬臂弹簧
最佳工况	静态密封	动态密封（往复 / 旋转）
擦拭刮除效果	优秀，可清除介质杂质	中等

为什么选用 V 型泛塞封

表格

痛点	V 型泛塞封解决方案
压力波动工况 O 型圈频繁泄漏	弹簧输出恒定密封力，不受压力波动影响
橡胶密封件被化学品腐蚀降解	PTFE 外壳化学惰性，pH 0-14 广谱耐腐
设备零压状态发生泄漏	弹簧提供零压初始密封力
摩擦过高，产生粘滑爬行现象	PTFE 摩擦系数极低，运动顺滑无粘滑
极端温度造成弹性体失效	-180℃～+200℃，覆盖低温到灭菌温度区间

对比与选型指南

V 型泛塞封 VS O 型圈 VS U 型泛塞封

表格

项目	V 型泛塞封	O 型圈	U 型泛塞封
零压密封能力	✅ 弹簧提供预紧力	❌ 无	✅ 弹簧提供预紧力
压力	静态最高 60 MPa	中等	最高 60 MPa
温度区间	-180℃～+200℃	-180℃～+150℃	-180℃～+200℃
耐化学	★★★★★全介质	★★☆☆☆	★★★★★全介质
摩擦性能	★★★★★极低	★★★★☆	★★★★★极低
密封方向	轴向密封	径向密封	径向密封
适用场景	法兰、盖板、端面	通用静态密封	活塞杆、阀杆

快速选型指南

表格

工况条件	选型建议
法兰、盖板、端面静态密封	V 型泛塞封
活塞杆、阀杆往复运动	U 型泛塞封
通用工况、洁净介质，追求低成本	O 型圈

主要应用

表格

行业	应用场景
化工	反应釜釜盖、法兰、泵壳体；酸类、溶剂、强腐蚀性介质
制药	无菌工艺设备、生物反应器、灌装机；FDA/USP 合规要求
半导体	高纯气体化学品密封、真空系统；超高纯度无析出
航空航天	燃油系统、液压系统；极端温度，高可靠性要求
油气	阀门密封、井口设备；高压、硫化氢、腐蚀介质
食品饮料	卫生级接头、灌装设备；FDA 合规

实际应用案例

案例 1：化工反应釜 — 3 年零泄漏挑战：化工厂反应釜人孔密封输送 150℃强酸性介质，普通 PTFE 垫片发生冷流蠕变，每 6-8 个月泄漏，维修需要整机停机清理。解决方案：装配玻纤填充 PTFE 外壳 V 型泛塞封，提升耐磨性能；V 型弹簧补偿温度循环与压力波动，持续输出稳定密封力。效果：连续 3 年零泄漏，无需维护，省去每年停机检修成本。

注：实际效果取决于现场工况条件。

案例 2：制药灌装机 — FDA 合规落地挑战：制药灌装设备旋转阀输送无菌物料，普通 O 型圈无法通过 FDA 析出物检测，反复 CIP/SIP 灭菌腐蚀，需要频繁更换。解决方案：供应原生纯 PTFE 外壳 V 型泛塞封，316 不锈钢 V 弹簧，提供全套 FDA 材质证书。效果：顺利通过 FDA 析出测试；耐受反复 CIP/SIP 灭菌循环不老化；连续 18 个月无需更换密封件。

注：实际效果取决于现场工况条件。

技术参数

表格

参数	指标
使用温度	-180℃～+200℃
动态压力	最高 45 MPa
静态压力	最高 60 MPa
往复线速度	最高 15 m/s
旋转线速度	最高 1 m/s
基础材质	PTFE 外壳 + 304/316/301 不锈钢 V 型弹簧
耐化学	pH 0-14，几乎广谱耐腐
密封形式	轴向密封，静态或低速旋转

外壳材质选型

表格

牌号	适用场景	核心优势	化学使用限制
原生纯 PTFE	洁净介质、FDA 工况、通用场景	广谱耐化学、摩擦最低、FDA 合规	材质偏软，耐磨一般
玻纤填充 PTFE	磨蚀介质、浆料、高磨损场景	机械强度、耐磨提升	不耐氢氟酸 HF、浓强碱
碳填充 PTFE	散热、抗静电、低摩擦	导热好，抗蠕变性能提升	不适用于强氧化剂
二硫化钼填充 PTFE	粘性介质、低扭矩、增强润滑	摩擦降低，耐磨改善	不适用于氧化性酸

弹簧材质选型

表格

弹簧材质	适用场景
304 SS / 316 SS	通用化工工况，中等温度
316L SS	提升耐蚀，强腐蚀介质、盐水环境
Elgiloy 合金	优异耐蚀；航空航天、化工关键设备
哈氏合金 Hastelloy	极致耐蚀，强腐蚀强酸介质
因科镍 Inconel	高温强度，＞+260℃高温环境
