四氟填料组

痛点：O 型圈用于运动轴工况容易失效，出现泄漏、快速磨损，并且密封不可调节。每隔数月就要停机更换，造成生产损失。
解决方案：四氟 V 型填料组，由多组可调节 PTFE 环堆叠组成，适配运动轴密封；发生磨损后可重新压紧补偿，O 型圈只能维持数月寿命，填料组可稳定运行数年。具备压力自紧特性：系统压力越高，密封效果越优异。

发送询盘

产品描述

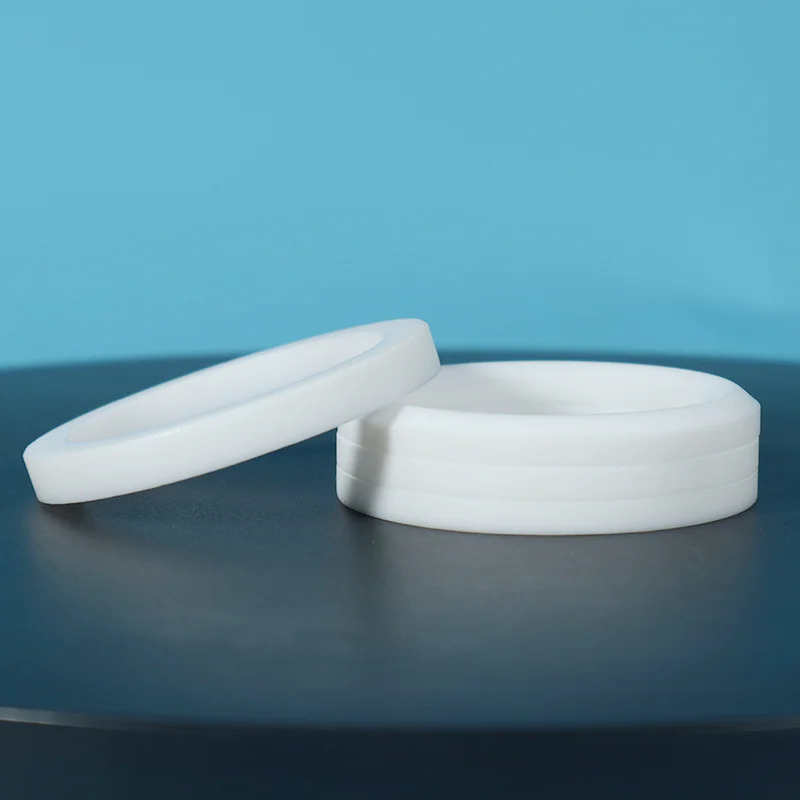

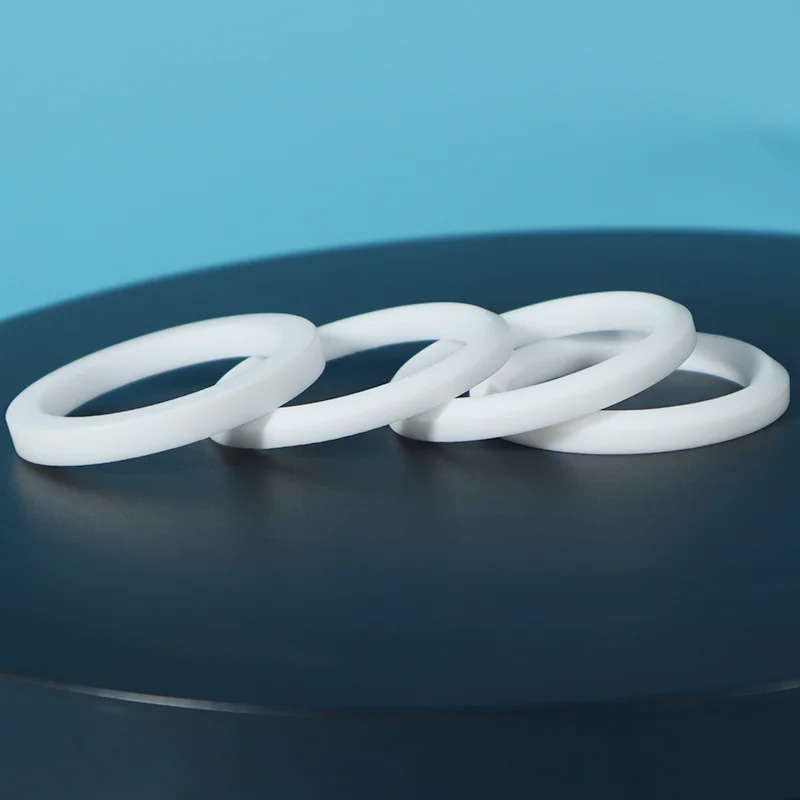

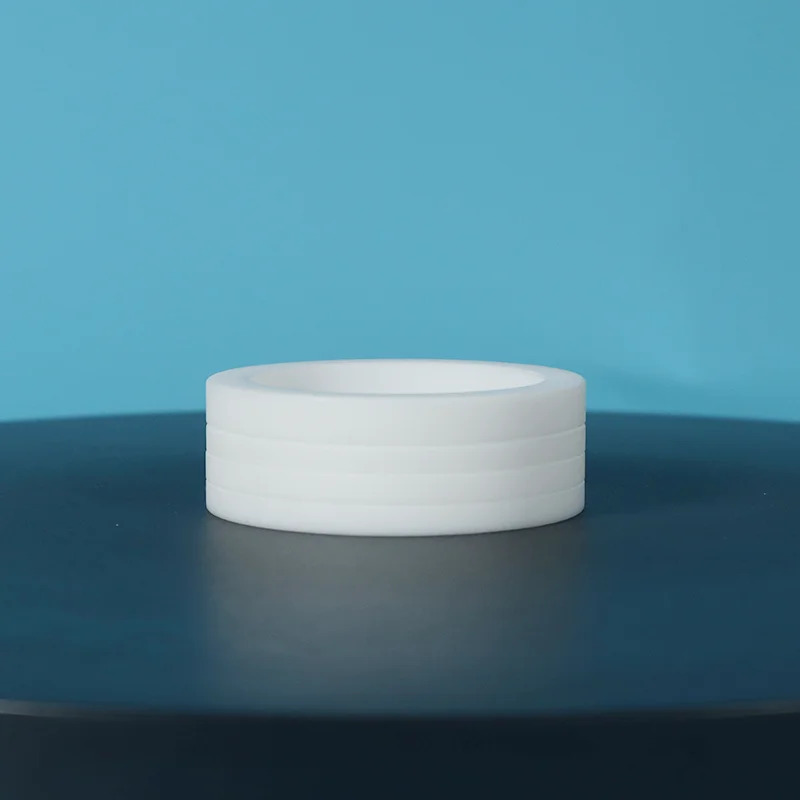

产品说明：由多件 PTFE 环（上压环、V 型中环、底支撑环）组合而成，装配于填料函内部。拧紧压盖螺母后，V 型环径向向外膨胀，同时抱紧轴与壳体，形成双向密封，可承受压力、往复 / 旋转运动以及各类化学介质。

性能参数：使用温度-180℃～+200℃，最高承压 500 bar，耐受 pH 0-14 介质，线速度最高 5 m/s；广谱耐化学、无需外部润滑、磨损后可重新压紧调节。

为什么选择四氟填料组

O 型圈存在问题	产生原因	填料组解决方式
运动轴工况发生泄漏	O 型圈属于静态密封，设计用于固定沟槽，不适用于轴往复 / 旋转运动	V 型填料属于动态密封，密封唇跟随轴同步运动
密封无法调节	安装完成后密封预紧力固定不可改变	填料磨损后直接拧紧压盖螺母补偿，无需拆解设备
化学品环境失效	橡胶材质溶胀、硬化、老化降解	PTFE 化学惰性，耐受 pH 0-14 介质
每隔数月就要更换	橡胶会发生压缩永久变形	PTFE 几乎无压缩永久变形，使用寿命可达数年
使用温度受限	低温橡胶变硬、高温橡胶软化	--180℃～+200℃，覆盖深冷到灭菌高温工况

三大核心优势

1. 密封力可调节 O 型圈安装完成，密封力就固定不变。四氟填料组支持二次压紧补偿；填料发生磨损，直接拧紧压盖螺母即可恢复密封性能，无需拆机。

2. 专为运动轴设计的动态密封 O 型圈偏向静态密封，适合固定沟槽，轴持续运动环境容易失效。PTFE V 型填料适配往复运动以及低速旋转工况；压力作用下密封唇始终贴合轴表面。

3. 压力自紧式密封 V 型结构自带压力自紧效果：系统压力升高，会把密封唇更加压紧在活塞杆与壳体内壁，自动强化密封效果。

材料优势

表格

性能	四氟填料组
耐化学性	pH 0-14，近乎全介质兼容
温度范围	-180℃～+200℃
摩擦系数	0.05-0.20，固体材料中摩擦极低
自润滑	具备自润滑，不需要外加润滑介质
食品级牌号	可定制 FDA 合规版本
压缩永久变形	几乎无，不会像橡胶一样永久形变

对比：填料组 VS O 型圈 VS 四氟复合密封

表格

特性	四氟 V 型填料组	O 型圈	四氟复合密封
密封类型	动态，适配运动轴	静态，仅固定沟槽	动态，适配高速
是否可调节	✅支持重新压紧补偿	❌预紧力固定	❌预紧力固定
温度范围	-180℃～+200℃	受橡胶材质限制	-180℃～+200℃
压力范围	最高 500 bar	中等压力	最高 500 bar
耐化学	★★★★★	★★☆☆☆	★★★★★
容许轴对中偏差	优秀，可补偿一定偏心	差，轴偏移容易失效	一般，对同轴度敏感
严苛工况寿命	数年	数月	数年
初始采购成本	$$$	$	$$$
全生命周期成本	最低	最高	中等
适用场景	重载、低速、恶劣工况	仅静态密封	高速、低摩擦场景

应用领域

主要行业

表格

行业	应用场景
化工	阀门阀杆、化工泵、反应釜；酸、溶剂、强碱介质
石油天然气	调节阀、闸阀、防喷器；可提供 NACE/API 牌号
制药	无菌工艺、原料药生产；可提供 FDA/USP 牌号
食品饮料	卫生阀门、灌装设备；FDA 认证纯四氟材质
电力	高温蒸汽系统、汽轮机密封
半导体	高纯化学品输送、洁净室设备
通用工业	液压机、注塑机、压缩机、混合釜、搅拌设备

典型适配设备

调节阀、切断阀、闸阀、球阀、截止阀、往复泵、低速离心泵、液压缸执行器、压缩机、混合搅拌釜、锻造压力机、注塑成型机

实际案例

案例 1：化工厂阀杆填料改造挑战：化工厂调节阀阀杆输送 150℃强酸性介质，O 型圈每 2-3 个月失效更换，带来高昂停机损失与安全隐患。解决方案：选用碳填充四氟 V 型填料组，按照标准扭矩规范安装。效果：连续运行 18 个月无泄漏；仅在计划维护期间做过 2 次压紧补偿；维护成本与停机时间下降 80%。

注：实际效果取决于现场工况条件。

案例 2：浆料泵填料应用挑战：浆料泵输送含颗粒磨蚀介质，普通填料每 4-6 周磨损报废，频繁造成生产中断。解决方案：玻纤填充四氟填料组，搭配防挤出挡圈。效果：填料组使用寿命达到 8 个月，寿命为原有产品 8 倍；维护周期大幅拉长，设备稼动率显著提升。

注：实际效果取决于现场工况条件。

案例 3：满足介质逃逸排放合规挑战：天然气处理厂关键调节阀需要满足 ISO 15848 介质逃逸排放标准。解决方案：采用特种润滑配方低逸散型四氟填料组，通过 ISO 15848 测试。效果：通过排放合规检测，泄漏值远低于规范限值，长期连续运行性能得到验证。

注：实际效果取决于现场工况条件。

技术参数

表格

参数	数值
温度范围	-180℃～+200℃（纯 PTFE）；改性牌号最高 + 315℃
工作压力	最高 500 bar（50 MPa），取决于结构与防挤出挡圈
最高线速度	往复运动＜5 m/s
pH 范围	0-14（熔融碱金属、氟化物除外）
材料可选	纯四氟、碳填充、玻纤填充、二硫化钼填充
可供标准	API 6A，NACE，NORSOK M-710（可定制）
直径范围	定制：3 mm～1000 mm 以上

材料牌号选型

表格

牌号	适用场景	局限性
纯四氟	洁净化学品、FDA 工况、通用工况，摩擦最低	耐磨性一般，不适合磨蚀颗粒介质
碳填充四氟	高速工况、摩擦发热散热，摩擦低	不可用于强氧化剂
玻纤填充四氟	磨蚀介质、高载荷，耐磨优异	可能划伤软轴，建议配硬化轴或者轴套
二硫化钼填充四氟	粘稠易粘附介质，降低操作扭矩，润滑增强	不适用于氧化性酸

质量保证

1. 100% 全新 PTFE 原料，无回料再生料，批次质量稳定

2. 完整溯源体系，原料至成品全程可追踪，可提供材质证书

3. 填料环精密模压或机加工，尺寸公差严格

4. 每单附带详细安装说明与扭矩参考值

5. 遵循 ISO 质量体系标准生产

6. 可提供食品 FDA、医药 USP Class VI 牌号

常见问题

FAQ1

问：四氟填料组是什么？工作原理？答：由上压环、V 型中环、底支撑环堆叠而成，装配在填料函腔体。拧紧压盖螺母，V 型环径向膨胀同时抱紧轴与外壳；系统压力进一步撑开密封唇，压力越高密封越紧，属于压力自紧密封；磨损之后可以重新拧紧压盖做补偿。

FAQ2

问：填料组对比 O 型圈，什么情况下要替换成填料组？答：运动轴、压力波动、强腐蚀化学品环境，O 型圈反复失效的时候建议更换。O 型圈偏向静态沟槽密封；填料组是动态密封，支持压紧调节，适配运动部件。成本对比：O 型圈采购便宜，但如果每 3 个月就要更换，一套可以运行 3-5 年的填料组，能够大量节约备件、人工、停机损失。
